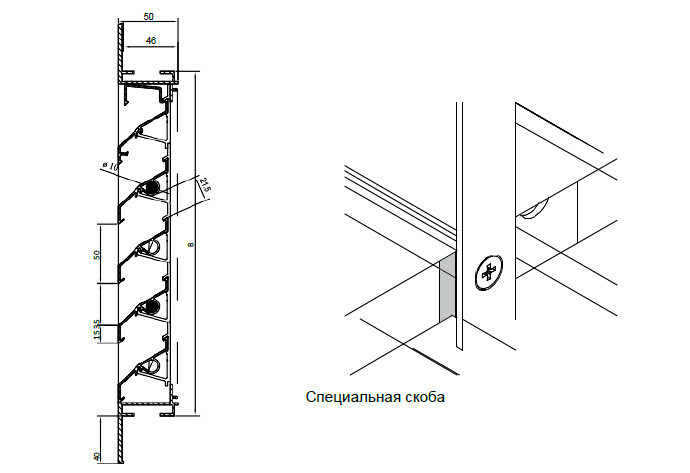

ВЗЛОМОУСТОЙЧИВЫЕ РЕШЕТКИ RENSON LOUVRES

Вентиляционная панель, устойчивая к взломам, класса RC2

Шаг пластины

Губина

Размер фланца

Минимальные размеры:

50 мм

• Алюминиевые профили AlMgSi 0,5 (согласно стандарту EN 12020-2)
• Москитная сетка из нержавеющей стали с размером ячейки 304 – 2,3 х 2,3 мм или сетка из нержавеющей стали с размером ячейки 304 – 6 х 6 мм по запросу
• Финишная отделка: анодирована матовым / бронзовым цветом (20 микрон) или отделана порошковой краской любого цвета RAL или цвета Syntha Pulvin (40 микрон)

46 мм

40 мм

250*250 мм

• Гидроканал
• Профиль водостока
• Съемная москитная сетка
• Фильтр

Коэффициент К (подача)

13,82

Коэффициент К (выпуск)

12,85

Коэффициент Се

0,296

Коэффициент Сd

0,279

70%

Визуально свободная площадь

Физическая свободная площадь

43%

Класс защиты IP (вентиляционная панель с сеткой; электрическая установка находится, по меньшей мере, в 100 мм от вентиляционной панели)

IP2XD

• Высококачественная функциональная вентиляционная панель с хорошей эстетикой вида
• Устойчивая к взломам согласно классу RC2, площадь поверхности согласно сертификату 0,44 < 0 <1,225 м2, в соответствии со стандартами с EN 1627 по 1630 включительно (сентябрь 2011 г.)
• Простота установки с помощью скоб
• Нержавеющая сталь 100%
- Собрана полностью из алюминиевых профилей
- Все соединительные компоненты выполнены из алюминия и нержавеющей стали

• Школы
• Магазины
• Квартиры

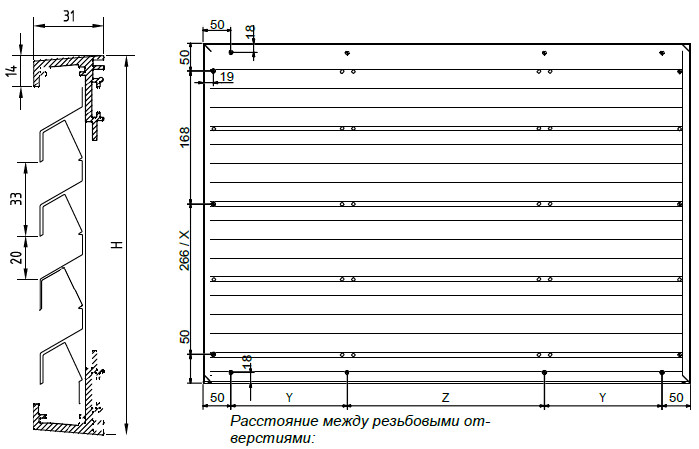

Вентиляционная панель, устойчивая к взломам, класса RC2

Шаг пластины

Толщина

Минимальные размеры:

33,3 мм

• Изготовлена из алюминиевых профилей AlMgSi 0,5 (согласно стандарту EN 12020-2)
• Москитная сетка из нержавеющей стали с размером ячейки 304 – 2,3 х 2,3 мм или сетка из нержавеющей стали с размером ячейки 304 – 6 х 6 мм по запросу
• Финишная отделка: анодирована матовым / бронзовым цветом (20 микрон) или покрыта порошковой краской любого цвета RAL или цвета Syntha Pulvin (40 микрон)

31 мм

170*170 мм

Монтируется на поверхности посредством устойчивых к взлому винтов типа Secu-Fast® и шестигранного штыревого соединения диаметра 4,2 x 38 мм A2 (в комплекте)
• Расстояние между резьбовыми отверстиями:
- Сторона с вертикальным расположением = не более 240 мм (Y, Z)
- Сторона с вертикальным расположением = максимум 266 мм (X = изменяемое расстояние до самого нижнего резьбового отверстия на стороне с вертикальным расположением)

Коэффициент К (подача)

25,51

Коэффициент К (выпуск)

23,56

Коэффициент Се

0,198

Коэффициент Сd

0,206

59%

Визуально свободная площадь

Физическая свободная площадь

40,5%

• Высококачественная функциональная вентиляционная панель с хорошей эстетикой вида
• Устойчивая к взломам согласно классу RC2, площадь поверхности согласно сертификату
0,27 < 0 <2,075 м2, в соответствии со стандартами с EN 1627 по 1630 включительно (сентябрь 2011 г.)
• Нержавеющая сталь 100% :
- Собрана полностью из алюминиевых профилей
- Все соединительные компоненты выполнены из алюминия и нержавеющей стали

• Школы
• Магазины
• Охлаждение ночью

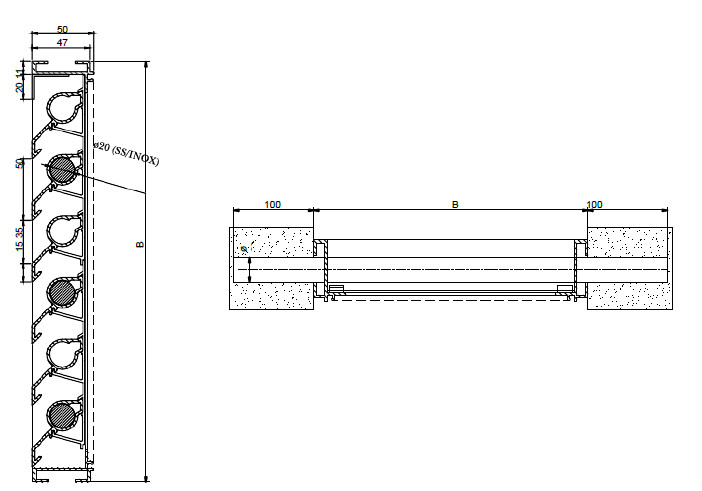

Вентиляционная панель, устойчивая к взломам, класса RC4

Шаг пластины

Глубина

Минимальные размеры:

50 мм

• Изготовлена из алюминиевых профилей AlMgSi 0,5 (согласно стандарту EN 12020-2)
• Москитная сетка из нержавеющей стали с размером ячейки 304 – 2,3 х 2,3 мм или сетка из нержавеющей стали с размером ячейки 304 – 6 х 6 мм по запросу
• Финишная отделка: анодирована матовым / бронзовым цветом (20 микрон) или покрыта порошковой краской любого цвета RAL или цвета Syntha Pulvin (40 микрон)
• Каждая вторая пластина оборудована стержнем из нержавеющей стали диаметром 20 мм

50 мм

250*250 мм

• Стальные стержни вентиляционной панели должны быть встроены в стену.
• Рамка без фланца

Коэффициент К (подача)

27,28

Коэффициент К (выпуск)

27,06

Коэффициент Се

0,192

Коэффициент Сd

0,193

70%

Визуально свободная площадь

Физическая свободная площадь

22%

• Высококачественная функциональная вентиляционная панель с хорошей эстетикой вида
• Класс защиты от взлома RC4, в соответствии со стандартами с EN 1627 по 1630 включительно (сентябрь 2011 г.)
• Отчет об испытании № DE78A982

• Банки, помещения с информационным оборудованием, музеи и ювелирные мастерские

• Гидроканал
• Профиль водостока
• Фильтр

Максимальная ширина

2800 мм

Рамка

без фланца

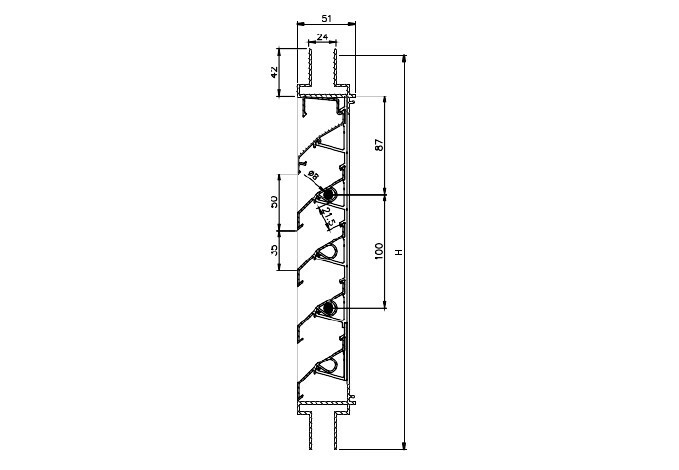

Вентиляционная панель для остекления, устойчивая к взломам, класса RC2 (WK2)

Шаг пластины

Размер фланца

Минимальные размеры:

50 мм

• Изготовлена из алюминиевых секций: AlMgSi 0,5 (согласно стандарту EN 12020-2)
• Москитная сетка из нержавеющей стали с размером ячейки 304 (2,3 x 2,3 мм)
• Финишная отделка: анодирована матовым / бронзовым цветом (20 микрон) или отделана порошковой краской любого цвета RAL или цвета Syntha Pulvin (40 микрон)

24 и 28 мм

220*220 мм

• Подходит для секций остекления 24 или 28 мм

Коэффициент К (подача)

12,85

Коэффициент К (выпуск)

13,82

Коэффициент Се

0,279

Коэффициент Сd

0,296

70%

Визуально свободная площадь

Физическая свободная площадь

43%

• Высококачественная функциональная вентиляционная панель с хорошей эстетикой вида
• Устойчива к взломам согласно классу RC2 (WK2) в соответствии со стандартами EN 1627 - 1630 (сентябрь 2011 г.) для площадей поверхности 0,481 < A < 4,68 м²; официальный протокол испытаний Научно-технического центра строительных технологий предоставляется по запросу
• Нержавеющая сталь 100% :
- Собрана полностью из алюминиевых профилей
- Все соединительные компоненты выполнены из алюминия и нержавеющей стали

• Школы
• Магазины
• Охлаждение ночью

• Профиль водостока
• Гидроканал
• Съемная москитная сетка
• Фильтр

Класс защиты IP

IP2XD

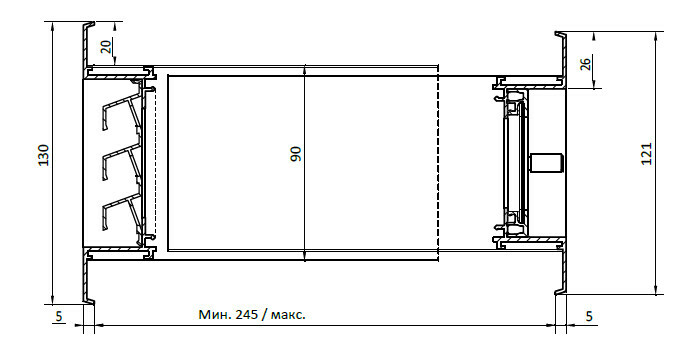

Вентилятор в отверстии в стене

Размер

Размер фланца

Регулируемая втулка для толщины стены

265*90 мм

• Изготовлена из алюминиевых секций: AlMgSi 0.5 (согласно стандарту EN 12020-2)
• Москитная сетка из нержавеющей стали с размером ячейки 304 (2,3 x 2,3 мм)
• Финишная отделка: анодирована матовым / бронзовым цветом (20 микрон) или покрыта порошковой краской любого цвета RAL или цвета Syntha Pulvin (40 микрон)
• Соединительная муфта изготовлена из оцинкованной стали

21 мм

от 245 до 400 мм

• Пружинные зажимы входят в комплект

• Звукопоглощающий материал по выбору

Проем воздуховода

38 см2

Воздушный поток при 2 Па

15 м3/ч

Воздушный поток при 20 Па

49,4 м3/ч

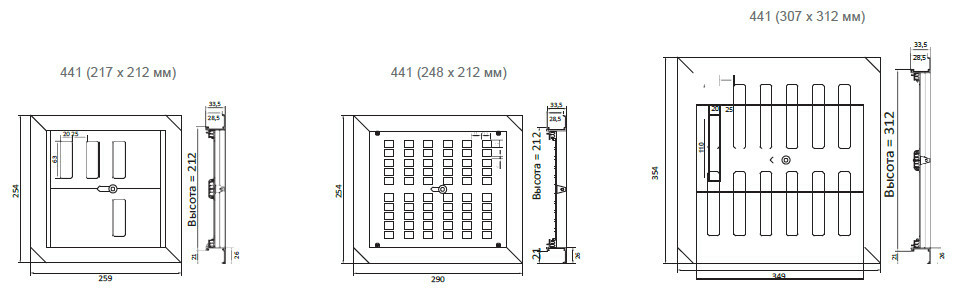

Заслонка с рамкой

Глубина

Размер фланца

28,5 мм

• Изготовлена из алюминиевых секций: AlMgSi 0.5 (согласно стандарту EN 12020-2)
• Москитная сетка из нержавеющей стали с размером ячейки 304 (2,3 x 2,3 мм)
• Финишная отделка: анодирована матовым / бронзовым цветом (20 микрон) или покрыта порошковой краской любого цвета RAL или цвета Syntha Pulvin (40 микрон)

21 мм

• Пружинные зажимы доступны по запросу

Проем воздуховода

Размер

113 см2

45 м3/ч

217*212

Воздушный поток при 2 Па

248*212

307*312

260 см2

140 см2

63,1 м3/ч

114,7 м3/ч

Круглая встроенная штампованная решетка

Размер

• Изготовлена из алюминиевого листа методом штампования
• Финишная отделка: покрыта порошковой краской белого (RAL 9010), коричневого (RAL 8019) цвета и цвета алюминия (RAL 9006)
• В комплект входит москитная сетка

Проем воздуховода

ø 80

Воздушный поток при 2 Па

ø 100

ø 115

ø 145

ø 190

ø 245

27 см2

51 см2

75 см2

119 см2

204 см2

339 см2

8,3 м3/ч

15,2 м3/ч

23,6 м3/ч

35,2 м3/ч

53,1 м3/ч

74 м3/ч

Штампованная решетка

Размер

• Штампованный алюминиевый лист
• 436: без москитной сетки
• 436-M: с москитной сеткой

150 x 150 мм

Воздушный поток при 2 Па

16 м3/ч

21,9 м3/ч

12 м3/ч

22,1 м3/ч

36,7 м3/ч

18,5 м3/ч

• Закрепляется винтами (винты и заглушки в комплект не входят)

• Физически свободная площадь: 28 %

150 x 200 мм

200 x 100 мм

200 x 200 мм

200 x 250 мм

250 x 100 мм

250 x 250 мм

300 x 100 мм

300 x 300 мм

400 x 100 мм

400 x 400 мм

46,6 м3/ч

20,2 м3/ч

73,5 м3/ч

28,8 м3/ч

500 x 500 мм

86,4 м3/ч

125,9 м3/ч

Размер

150 x 150 мм

Воздушный поток при 2 Па

15,2 м3/ч

20,8 м3/ч

11,4 м3/ч

21,0 м3/ч

34,9 м3/ч

17,6 м3/ч

150 x 200 мм

200 x 100 мм

200 x 200 мм

200 x 250 мм

250 x 100 мм

250 x 250 мм

300 x 100 мм

300 x 300 мм

400 x 100 мм

44,3 м3/ч

19,2 м3/ч

69,8 м3/ч

27,4 м3/ч

Штампованная решетка с рамкой

Размер

Штампованный алюминиевый лист с рамкой
• С москитной сеткой
Примечание: только стандартные размеры, изготовление по индивидуально-му заказу невозможно

150 x 150 мм

Воздушный поток при 2 Па

16 м3/ч

12 м3/ч

22,1 м3/ч

36,7 м3/ч

• Закрепляется винтами (винты и заглушки в комплект не входят)

200 x 100 мм

200 x 200 мм

200 x 250 мм

300 x 300 мм

400 x 400 мм

73,5 м3/ч

500 x 500 мм

86,4 м3/ч

125,9 м3/ч

Штампованная решетка, нержавеющая сталь

Размер

• Штампованный лист нержавеющей стали
Примечание: только стандартные размеры, изготовление по индивидуальному заказу невозможно.

150 x 150 мм

Воздушный поток при 2 Па

15,8 м3/ч

18,8 м3/ч

12,3 м3/ч

21,3 м3/ч

• Закрепляется винтами (винты и заглушки в комплект не входят)

150 x 200 мм

200 x 100 мм

200 x 200 мм

200 x 250 мм

250 x 100 мм

29,7 м3/ч

250 x 250 мм

16,2 м3/ч

40,7 м3/ч

300 x 100 мм

18,4 м3/ч

300 x 300 мм

400 x 100 мм

56,9 м3/ч

23,1 м3/ч

Штампованная решетка, нержавеющая сталь

Размер

• Штампованный лист нержавеющей стали
Примечание: только стандартные размеры, изготовление по индивидуальному заказу невозможно.

130 x 90 мм

Воздушный поток при 2 Па

8,5 м3/ч

10,7 м3/ч

17,4 м3/ч

12,8 м3/ч

• Закрепляется винтами (винты и заглушки в комплект не входят)

180 x 90 мм

300 x 90 мм

370 x 40 мм

155 x 155 мм

195 x 195 мм

15,9 м3/ч

245 x 195 мм

21,6 м3/ч

31,4 м3/ч

215 x 150 мм

20,3 м3/ч
