ОГНЕУПОРНЫЕ РЕШЕТКИ RENSON LOUVRES

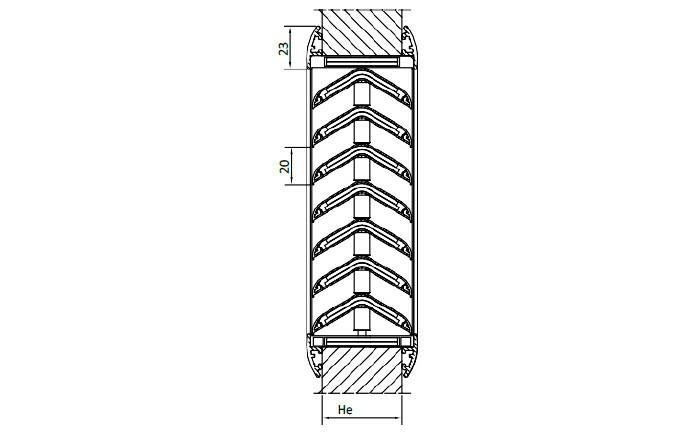

Огнеупорная вентиляционная панель с уголковыми пластинами, огнестойкость 60

Шаг пластины

Губина

Максимальный размер

Минимальные размеры

20 мм

• Пластины, заполнены материалом, расширяющимся при нагревании
• Внешняя рамка из полистирола
• Доступна в цвете RAL 7024 (серый антрацит), цвет RAL 9016 (уличный белый) и RAL 9022 (перламутровый светло-серый)

40 мм

800*400 мм

100*100 мм

• Эстетическая финишная отделка, отсутствие видимых вертикальных столбов
• Испытано согласно стандартам EN1634-1, EN1364-1 и EN1364-2
• Огнестойкость EI 60 (целостность и термоизоляция на 1 час) согласно стандарту EN13501-2
• Подходит для установки в деревянную дверную панель, гибкую стену, массивную стену, пол или потолок
• Без просвета

Коэффициент К (подача)

10,27

Коэффициент К (выпуск)

10,27

Коэффициент Се

0,312

Коэффициент Сd

0,312

61%

Визуально свободная площадь

Физически свободная площадь

51%

Класс защиты IP (вентиляционная панель с сеткой)

IP2XD

Массивный бетонный пол (100 мм)

Гибкая стена (гипсокартон 100 мм)

Деревянная дверная панель (50 мм)

Деревянная дверная панель (40 мм)

EI 60/ EW 90 (ve i<->o)

Массивная бетонная стена 100 мм)

EI 60 (ve i<->o)

EI 60 (ho i<->o)

EI 60 / EW 60 (ve i<->o)

EI 30 / EW 30 (ve i<->o)

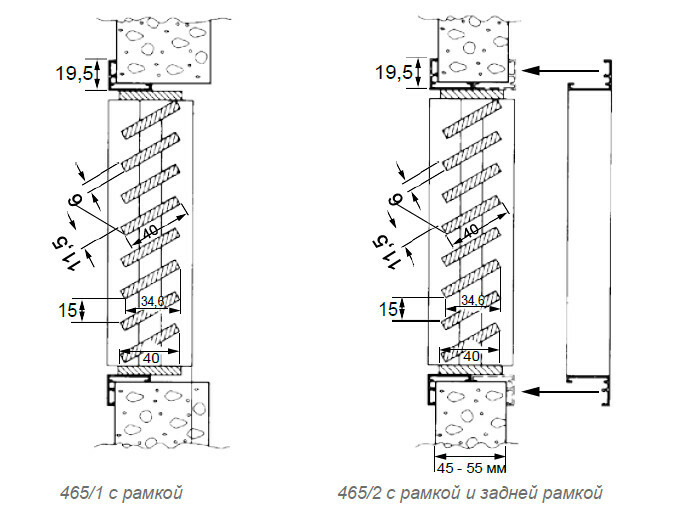

Огнеупорная вентиляционная панель с уголковыми пластинами, огнестойкость 60

Максимальные размеры

Минимальная ширина двери

Максимальная ширина двери

Огнестойкость

600*300 мм

• Пластины, заполнены материалом, расширяющимся при нагревании (PALUSOL)
• Защита серой синтетической облицовкой
• Внешняя рамка из алюминия, анодированного матовым покрытием (20 микрон)
• Другие цвета рамки – по запросу.

45 мм

55 мм

Rf 1 час

• Огнестойкие конструкции
• Огнестойкий проводник
• Противопожарные двери
Примечание: только для использования внутри помещений, избегайте контакта с водой

74 %

Визуально свободная площадь

Физически свободная площадь

57%

• Вентиляция между двумя смежными помещениями
• В случае пожара прерывает воздушный поток и выполняет функцию противопожарной защиты

• При температуре 120°C пластины увеличиваются в размере и закрывают вентиляционное отверстие
• Образовывает статичный пожарный клапан на 60 минут

• Закрепите вентиляционную панель в отверстии
• Заполните зазор между вентиляционной панелью и дверью / стеной огне-упорным раствором

• Помещения с противопожарными дверями

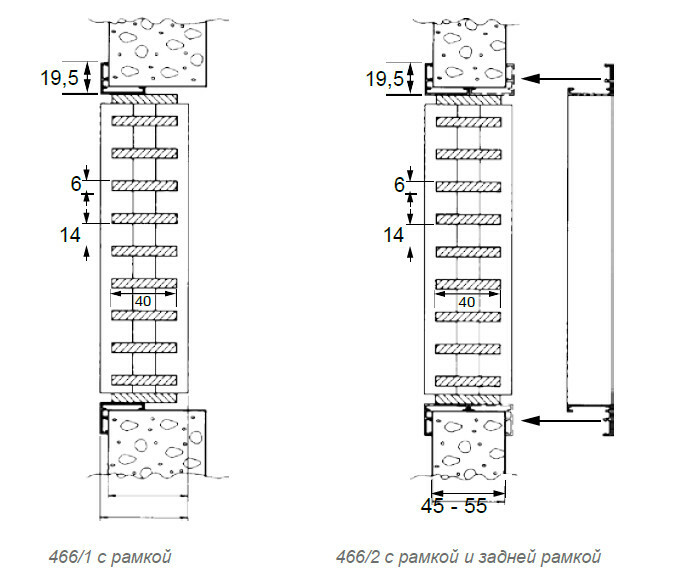

Огнеупорная вентиляционная панель с горизонтальным расположением пластин

Максимальные размеры

Минимальная ширина двери

Максимальная ширина двери

Огнестойкость

600*400 мм

• Пластины, заполнены материалом, расширяющимся при нагревании (PALUSOL)
• Защита серой синтетической облицовкой
• Внешняя рамка из алюминия, анодированного матовым покрытием (20 микрон)
• Другие цвета рамки – по запросу.

45 мм

55 мм

Rf 1 час

• Огнестойкие конструкции
• Огнестойкий проводник
• Противопожарные двери
Примечание: только для использования внутри помещений, избегайте контакта с водой

70 %

Визуально свободная площадь

Физически свободная площадь

70 %

При нормальной температуре гарантируется вентиляция между двумя смежными помещениями
• В случае пожара прерывает воздушный поток и выполняет функцию противопожарной защиты

• При температуре 120°C пластины увеличиваются в размере и закрывают вентиляционное отверстие
• Образовывает статичный пожарный клапан на 60 минут

• Закрепите вентиляционную панель в отверстии
• Заполните зазор между вентиляционной панелью и дверью / стеной огнеупорным раствором
