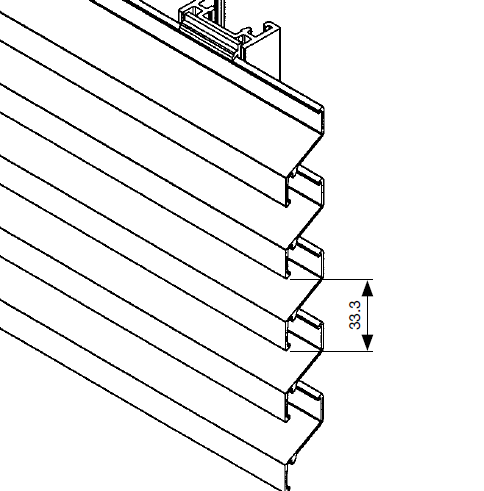

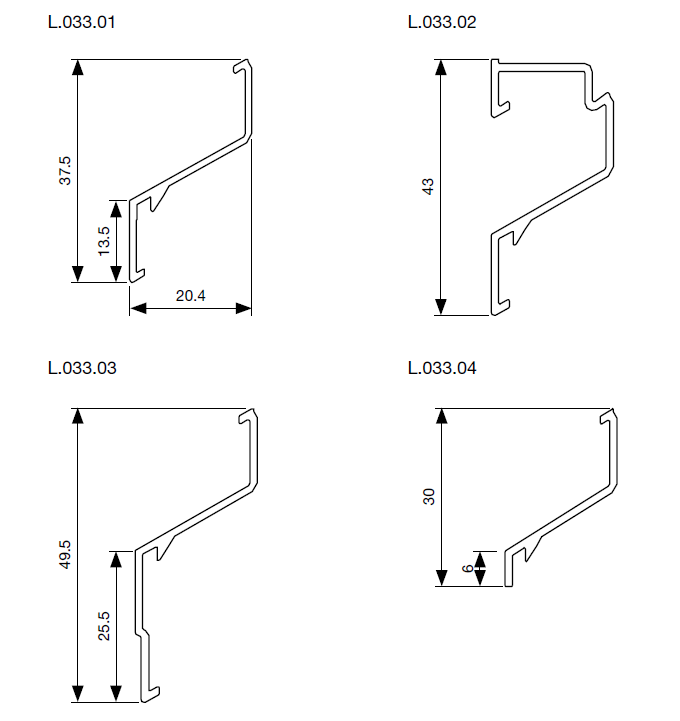

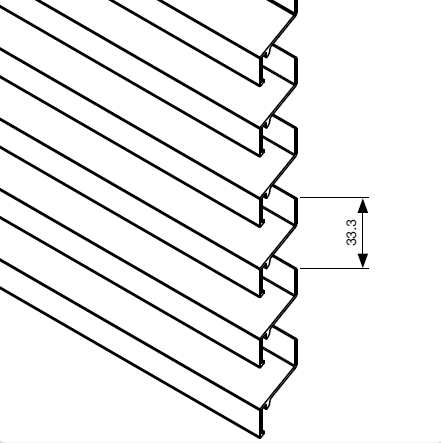

RENSON LINIUS

Экструдированный алюминиевый профиль для использования в легких условиях эксплуатации с шагом 33.3 мм. Обычно применяется для небольших
участков поверхности.

Шаг

Глубина

Высота

К-фактор, приток

Визуальная свободная область

33,3 мм

Экструдированный алюминий, сплав EN AW 6063 T66

• Анодирование (20 микрон)
• Полиэфирное порошковое покрытие цветов системы RAL или
Syntha Pulvin (60 - 80 мкм/40 мкм (UK))

Физическая свободная область

Макс. безопорный пролет между двумя опорами

20,4 мм

37,5 мм

22,68

59%

44,7%

800 мм

Крепится к задней стороне несущей структуры или комбинируется с
ламелью L.033IM1.

• Одиночный держатель ламели: тип L.033.11 (ширина: 30 мм)
• Двойной держатель ламели для термического расширения: тип
L.033.12 (ширина: 34 мм) (соединительная деталь для двух ламелей).

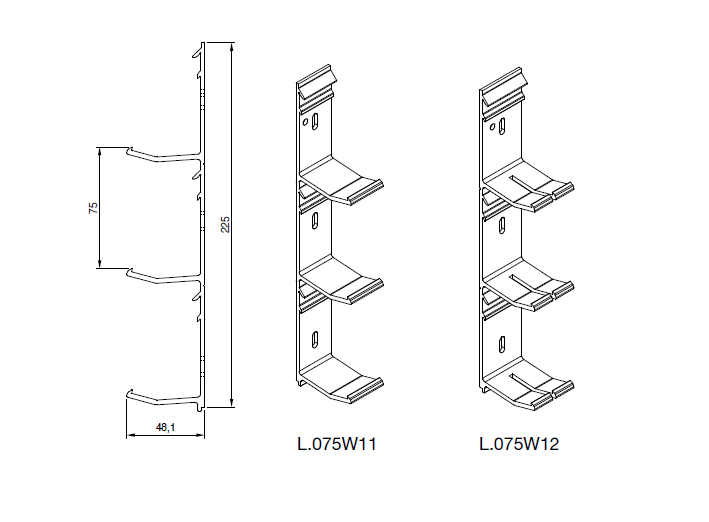

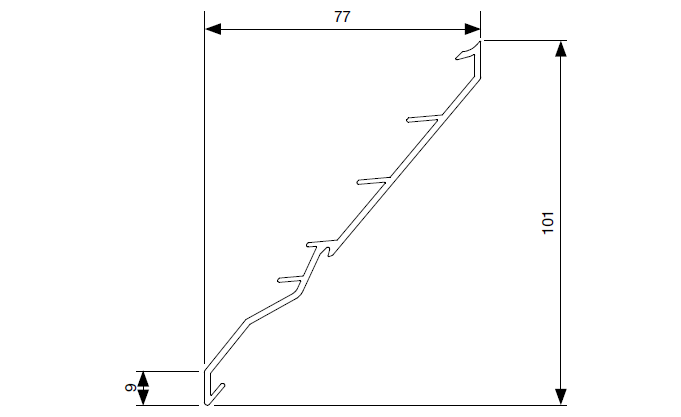

Новая погодоустойчивая ламель L.075W испытана согласно стандарту
EN13030:2001, имеется сертификат BSRIA. Имея класс A2 при скорости ветра 13 м/с и скорости всасывания воздуха 0 м/с, эта
ламель подходит для применений, требующих отвод воздуха и водостойкость. Ламели с шагом 75 мм для простй и невидимой сборки за

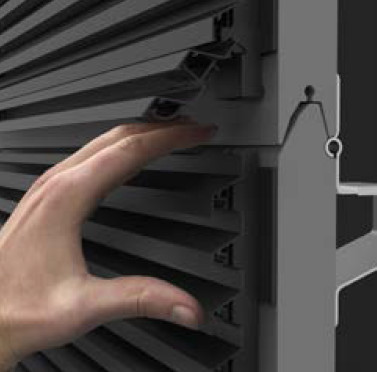

счет защелкивания ламелей в держателях, объединенных в систему.

Шаг

Глубина

Высота

К-фактор, приток

Водонепроницаемость

75 мм

Экструдированный алюминий, сплав EN AW 6063 T66

• Анодирование (20 микрон)
• Полиэфирное порошковое покрытие цветов системы RAL или
Syntha Pulvin (60 - 80 мкм/40 мкм (UK))

Физическая свободная область

Макс. безопорный пролет между двумя опорами

77 мм

101 мм

10,89

А2(0 м/с)

53%

Крепится к задней стороне несущей структуры.

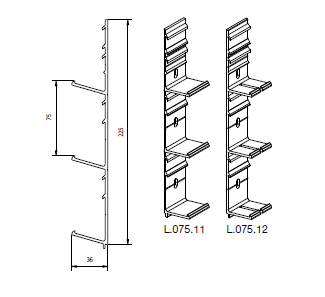

• Одиночный держатель ламели: тип L.075W.11
• Двойной держатель ламели для термического расширения: тип
тип L.075W.12

Коэффициент Ce

Коэффициент Cd

0,303

0,310

1473 мм

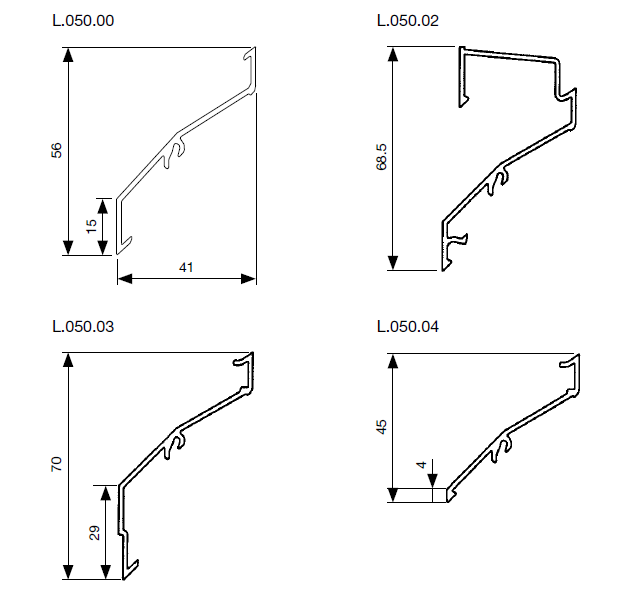

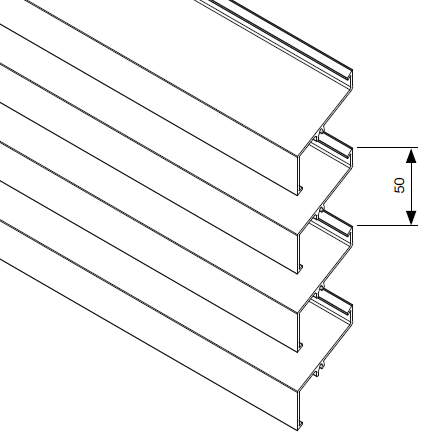

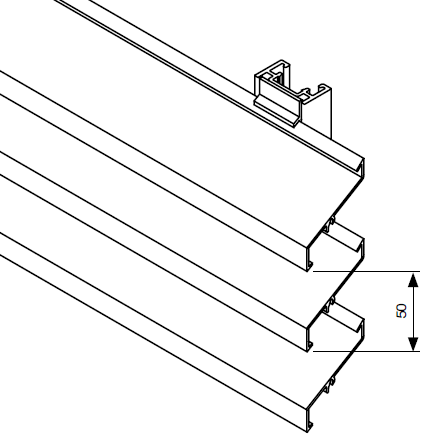

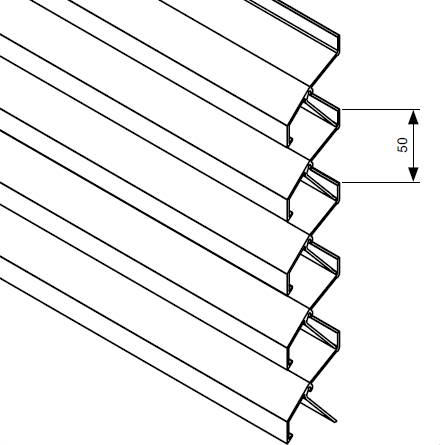

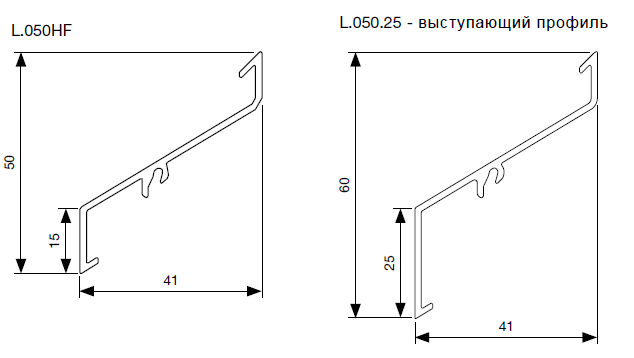

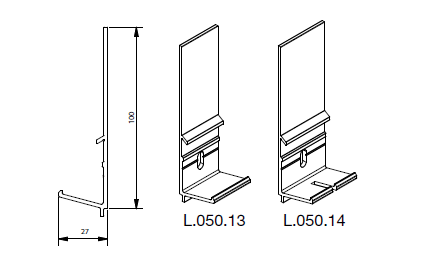

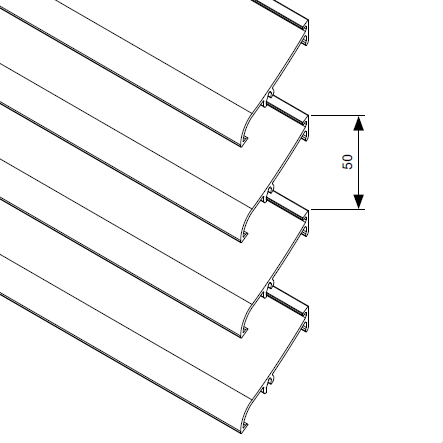

Мощный профиль из экструдированного алюминия с шагом 50 мм для
очень сильного воздушного потока. Переменный шаг 50 - 100 мм возможен
с держателями ламелей типов L.050.13 и L.050.14

Шаг

Глубина

Высота

К-фактор, приток

Визуальная свободная область

50 мм

Экструдированный алюминий, сплав EN AW 6063 T66

• Анодирование (20 микрон)
• Полиэфирное порошковое покрытие цветов системы RAL или
Syntha Pulvin (60 - 80 мкм/40 мкм (UK))

Физическая свободная область

Макс. безопорный пролет между двумя опорами

41 мм

56 мм

12,57

70%

49%

1200 мм

Крепится к задней стороне несущей структуры или комбинируется с
ламелью L.033IM1.

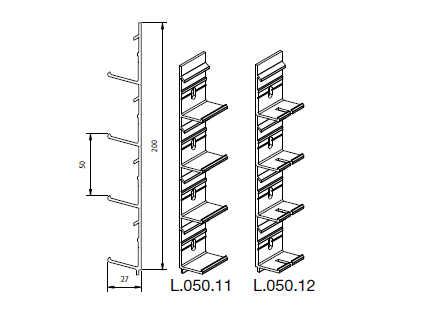

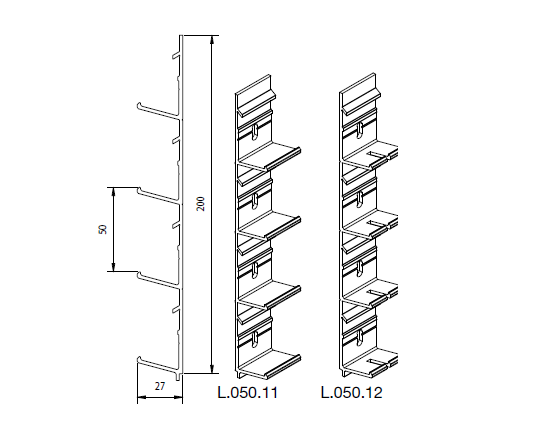

• Держатели ламелей для шага 50 мм
- Одиночный держатель ламели: тип L.050.11 (ширина 28 мм)
- Двойной держатель ламели для термического расширения:
типы L.050.12 (ширина 34 мм) (соединительная деталь для двух ламелей)

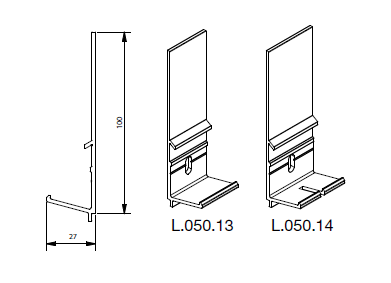

• Держатели ламелей для переменного шага 50 - 100 мм
- Одиночный держатель ламели: тип L.050.13 (ширина 28 мм)
- Двойной держатель ламели для термического расширения:
типы L.050.14 (ширина 34 мм) (соединительная деталь для двух ламелей)

Ламель L.050.00 также может изгибаться с минимальным радиусом 800 мм. Верхняя ламель L.050.02 доступна для эстетичного верхнего присоединения. Длинная нижняя ламель L.050.03 и короткая нижняя ламель L.050.04 для оптимального завершения конструкции.

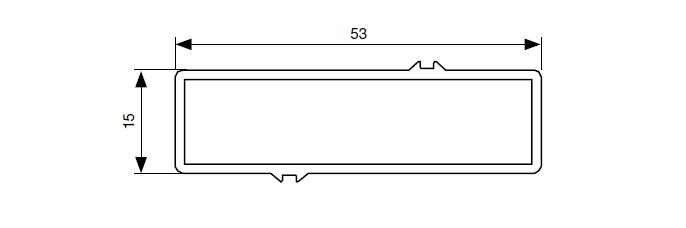

Тип Linius L.066P Plano характеризуется уникальным и современным дизайном. Ламели Linius Plano представляют собой прямоугольные ламели из экструдированного алюминия. Система может использоваться для различных целей. Она обеспечивает возможность создания современных архитектурных сооружений простым способом, как снаружи, так и внутри. Для того, чтобы гарантировать эстетичный внешний вид, ламель может комплектоваться торцевыми заглушками из поливинилхлорида на обоих краях.

Шаг

Глубина

Высота

Визуальная свободная область

66 мм

• Анодирование (20 микрон)
• Полиэфирное порошковое покрытие цветов системы RAL или Syntha Pulvin (60 - 80 мкм/40 мкм (UK))

Физическая свободная область

Макс. безопорный пролет между двумя опорами

53 мм

15 мм

77%

800 мм

• Экструдированный алюминий, сплав EN AW 6063 T66

• Одиночный держатель ламели: L.066P.11 (ширина: 28 мм)
• Двойной держатель ламели для термического расширения:
L.066P.12 (ширина: 34 мм) (соединительная деталь

• Солнцезащитные ламели
• Визуальный экран
• Эстетичное покрытие
• Наружное и внутреннее применение
• Межкомнатня перегородка
• Покрытие потолка

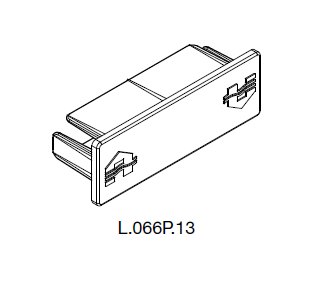

Торцевая заглушка L.066P.13 из черного или серого поливинилхлорида

77%

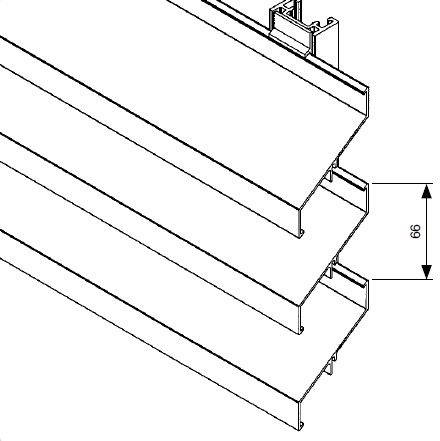

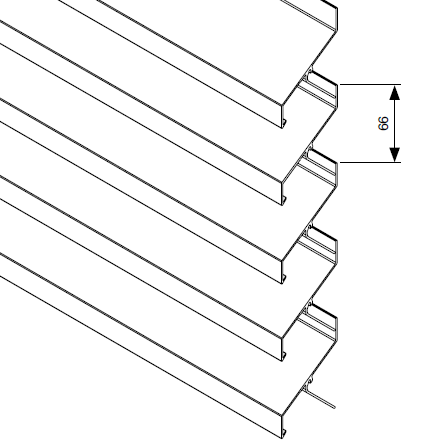

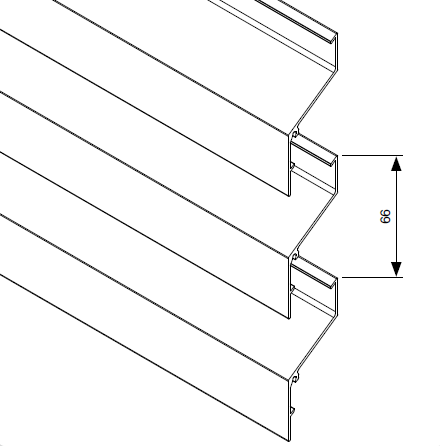

Экструдированный алюминиевый профиль со стандартным шагом 66 мм.
Переменный шаг 66 - 132 мм возможен с держателями ламелей типов L.066.13 и L.066.14 (см. чертеж ниже). Может использоваться в качестве эстетичной облицовки фасадов, солнцезащитного или визульного экрана.

Шаг

Глубина

Высота

Визуальная свободная область

66 мм

• Анодирование (20 микрон)
• Полиэфирное порошковое покрытие цветов системы RAL или Syntha Pulvin (60 - 80 мкм/40 мкм (UK))

Физическая свободная область

Макс. безопорный пролет между двумя опорами

53 мм

15 мм

77%

800 мм

• Экструдированный алюминий, сплав EN AW 6063 T66

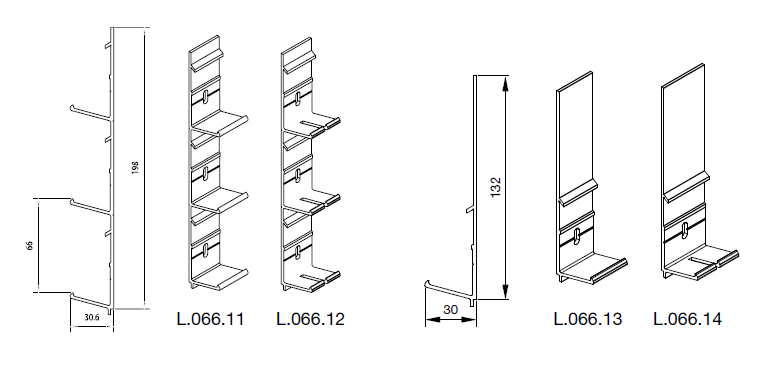

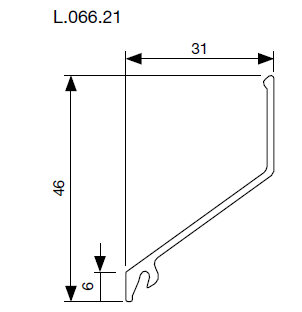

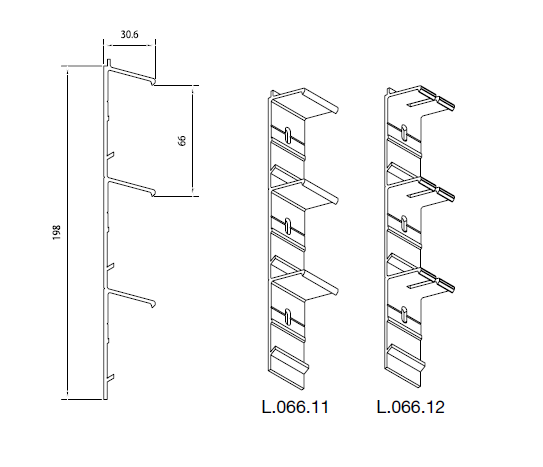

• L.066.21 : держатель ламели: тип L.066.11 (ширина: 28 мм)
• Двойной держатель ламели для термического расширения:
L.066.12 (ширина: 34 мм) (соединительная деталь для двух ламелей)

Крепится к задней стороне несущей структуры.

77%

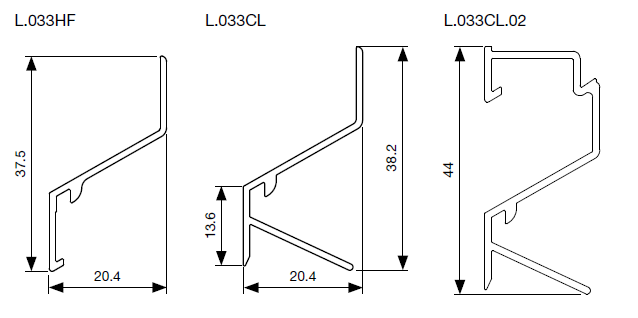

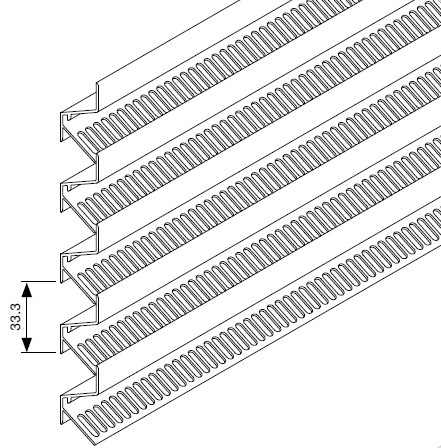

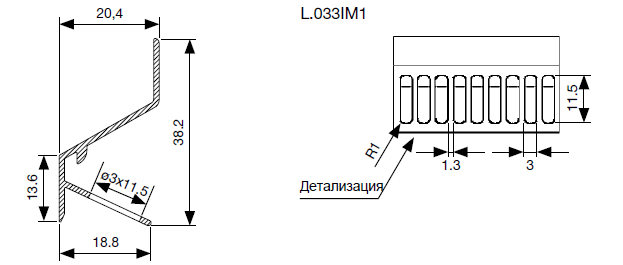

Экструдированный алюминиевый профиль со встроенной сеткой от насекомых. Эта ламель с шагом 33.3 мм защелкивается на стандартном держателе и сочетает в себе устойчивость к погодным условиям и защиту от насекомых. Не требуется отдельная сетка от насекомых, что приводит к значительной экономии времени во время установки. Эта ламель также является идеальным решением для применений, где установка отдельной сетки от насекомых затруднена. Ламель L.033IM1 хорошо комбинируется со стандартной ламелью L.033.01 и закрытой ламелью L.033CL.

Шаг

Глубина

Высота

К-фактор, приток

Визуальная свободная область

33,3 мм

Экструдированный алюминий, сплав EN AW 6063 T66

• Анодирование (20 микрон)
• Полиэфирное порошковое покрытие цветов системы RAL или Syntha Pulvin (60 - 80 мкм/40 мкм (UK))

Физическая свободная область

Макс. безопорный пролет между двумя опорами

20,4 мм

38,2 мм

22,68

59%

24%

1350 мм

• Одиночный держатель ламели: тип L.033.11 (ширина: 30 мм)
• Двойной держатель ламели для термического расширения: тип
L.033.12 (ширина: 34 мм) (соединительная деталь для двух ламелей).

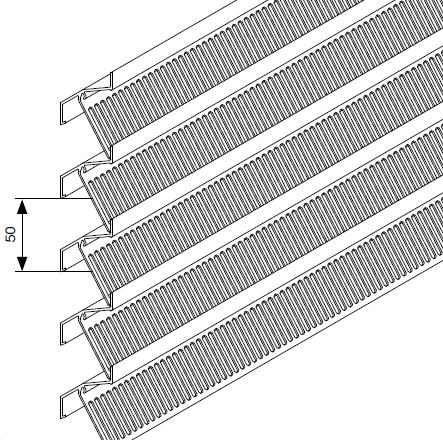

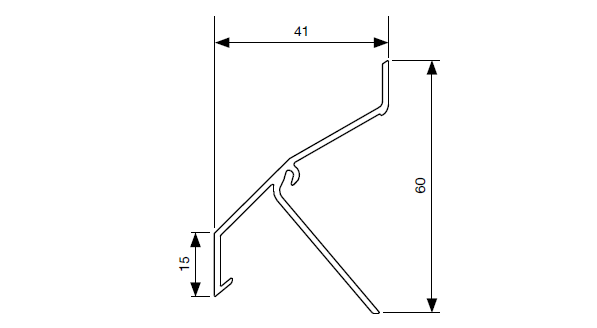

Экструдированный алюминиевый профиль со встроенной сеткой от насекомых. Эта ламель с шагом 50 мм защелкивается на стандартном держателе и сочетает в себе устойчивость к погодным условиям и защиту от насекомых. Не требуется отдельная сетка от насекомых, что приводит к значительной экономии времени во время установки. Эта ламель также является идеальным решением для применений, где установка отдельной сетки от насекомых затруднена. Ламель L.033IM1 хорошо комбинируется со стандартной ламелью L.050.00 и закрытой ламелью L.050CL.

Шаг

Глубина

Высота

К-фактор, приток

Визуальная свободная область

50 мм

Экструдированный алюминий, сплав EN AW 6063 T66

• Анодирование (20 микрон)
• Полиэфирное порошковое покрытие цветов системы RAL или Syntha Pulvin (60 - 80 мкм/40 мкм (UK))

Физическая свободная область

Макс. безопорный пролет между двумя опорами

41 мм

60 мм

14,6

70%

34,7%

2100 мм

• Одиночный держатель ламели: тип L.050.11 (ширина: 28 мм)
• Двойной держатель ламели для термического расширения: L.050.12
(ширина: 34 мм) (соединительная деталь для двух ламелей)

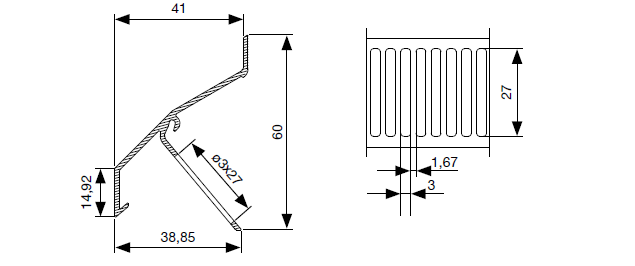

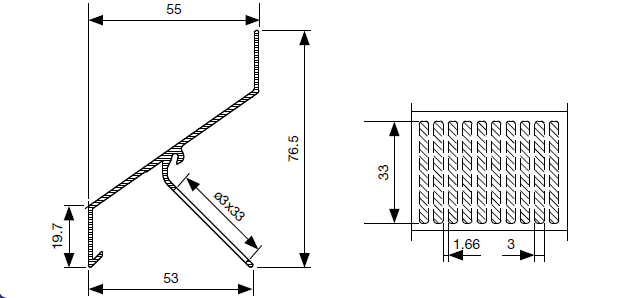

Экструдированный алюминиевый профиль со встроенной сеткой от насекомых. Эта ламель с шагом 60 мм защелкивается на стандартном держателе и сочетает в себе устойчивость к погодным условиям и защиту от насекомых. Не требуется отдельная сетка от насекомых, что приводит к значительной экономии времени во время установки. Эта ламель также является идеальным решением для применений, где установка отдельной сетки от насекомых затруднена. Ламель L.066IM1 хорошо комбинируется со стандартной ламелью L.066.01 и закрытой ламелью L.066CL.

Экструдированный алюминий, сплав EN AW 6063 T66

• Анодирование (20 микрон)
• Полиэфирное порошковое покрытие цветов системы RAL или Syntha Pulvin (60 - 80 мкм/40 мкм (UK))

• Одиночный держатель ламели: тип L.060.11 (ширина: 28 мм)
• Двойной держатель ламели для термического расширения: L.060.12 (ширина: 34 мм) (соединительная деталь для двух ламелей)

Шаг

Глубина

Высота

К-фактор, приток

Визуальная свободная область

66 мм

Физическая свободная область

Макс. безопорный пролет между двумя опорами

55 мм

76,5 мм

16,52

70%

32%

2300 мм

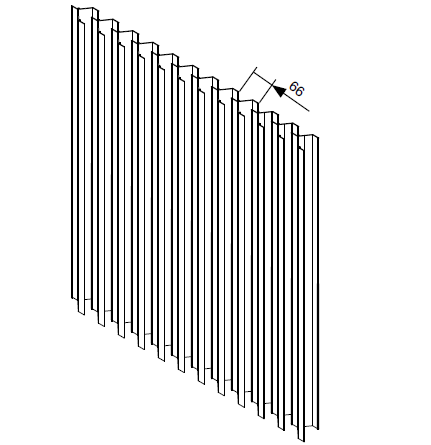

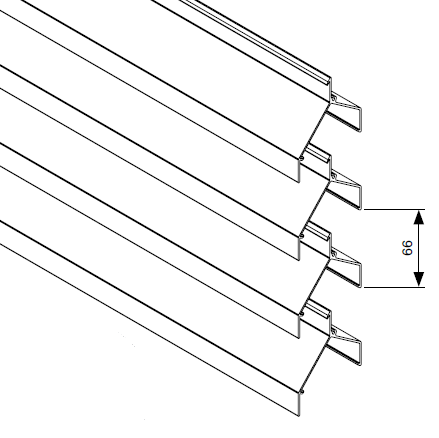

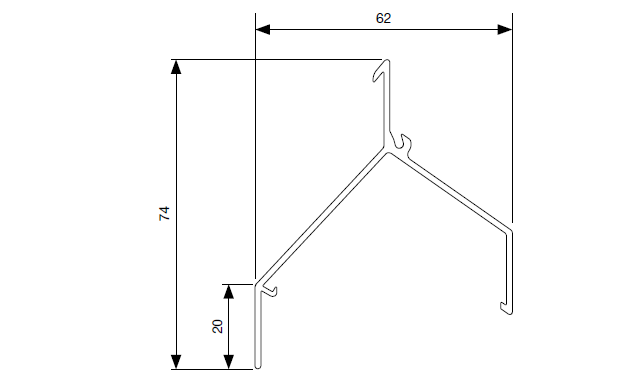

V-образный профиль из экструдированного алюминия с шагом 66 мм. Для применений, требующих ограниченного доступа, например, в высоковольтных блоках, или визуального экранирования и высокой водостойкости. Если необходима сплошная жалюзийная стена с высокой водостойкостью, ламель устанавливается вертикально для получения водостойкости класса A при скорости потока 1.5 м/с. Ламель L.066V может комбинироваться с ламелью L.066 благодаря идентичному внешнему виду.

Шаг

Глубина

Высота

К-фактор, приток

Визуальная свободная область

66 мм

Экструдированный алюминий, сплав EN AW 6063 T66

• Анодирование (20 микрон)
• Полиэфирное порошковое покрытие цветов системы RAL или Syntha Pulvin (60 - 80 мкм/40 мкм (UK))

Физическая свободная область

Макс. безопорный пролет между двумя опорами

61,5 мм

74 мм

66,10

79,72

70%

2300 мм

Одиночный держатель ламели: тип L.066.11 (ширина: 28 мм) - Двойной держатель ламели для термического расширения: L.066.12 (ширина: 34 мм) (соединительная деталь для двух ламелей) - Держатели ламелей одинаковые для всех ламелей типа L.066. Только они устанавливаюся вверх ногами для ламели типа L.066V.

Крепится к задней стороне несущей структуры.

К-фактор, отток

40,6%

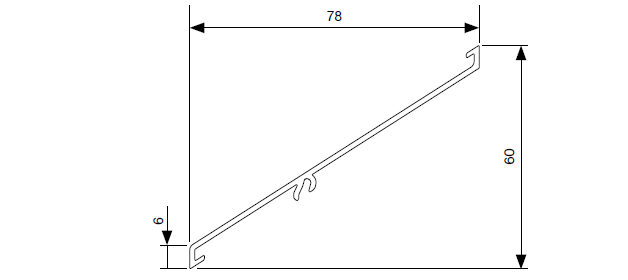

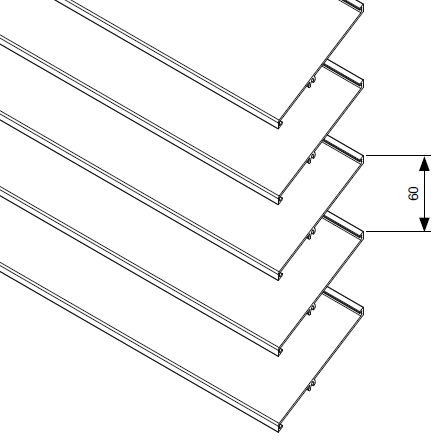

Жалюзийный профиль из экструдированного алюминия с минимальным сопротивлением воздушному потоку. Особенно подходит, когда требуется большой воздушный поток в комбинации со значительной оптической плотностью и продувной конструкцией.

Шаг

Глубина

Высота

К-фактор, приток

Визуальная свободная область

60 мм

Экструдированный алюминий, сплав EN AW 6063 T66

• Анодирование (20 микрон)
• Полиэфирное порошковое покрытие цветов системы RAL или Syntha Pulvin (60 - 80 мкм/40 мкм (UK))

Физическая свободная область

Макс. безопорный пролет между двумя опорами

78 мм

60 мм

5,03

4,96

90%

650 мм

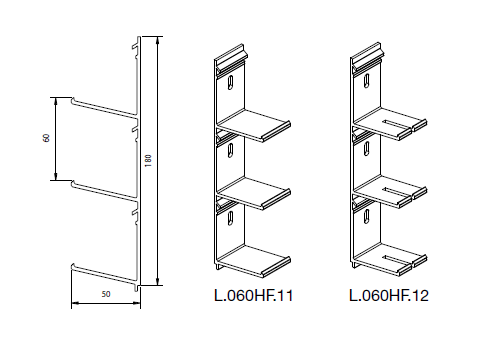

• Одиночный держатель ламели: тип L.060HF.11 (ширина: 28 мм)
• Двойной держатель ламели для термического расширения: L.060HF.12 (ширина: 34 мм) (соединительная деталь для двух ламелей)

Крепится к задней стороне несущей структуры.

К-фактор, отток

76%

Экструдированный алюминиевый профиль с шагом 60 мм и перфорацией с задней стороны; максимальная длина ламели 6000 мм. В ламелях располагается неорганическая минеральная вата для звукопоглощения. Разработано для обеспечения эстетичного решения в случае звукопоглощающих сплошных жалюзийных систем.

Шаг

Глубина

Высота

К-фактор, приток

Визуальная свободная область

60 мм

Экструдированный алюминий, сплав EN AW 6063 T66

• Анодирование (20 микрон)
• Полиэфирное порошковое покрытие цветов системы RAL или
Syntha Pulvin (60 - 80 мкм/40 мкм (UK))

Физическая свободная область

Макс. безопорный пролет между двумя опорами

64 мм

69 мм

9,22

75%

34%

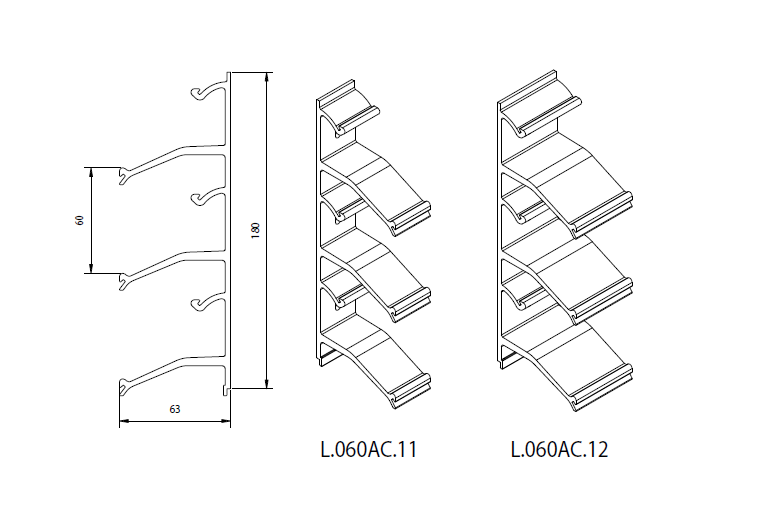

• L.060AC : Одиночный держатель ламели: тип L.060AC.11 (ширина: 28 мм)
• Двойной держатель ламели для термического расширения: L.060AC.12 (ширина: 45 мм) (соединительная деталь для двух ламелей)

Крепится к задней стороне несущей структуры.

1700 мм

L.060AC: Rw(C;Сtr)=6(1;-2)дБ

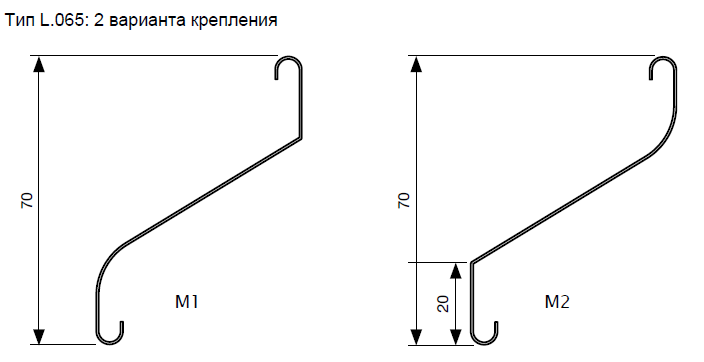

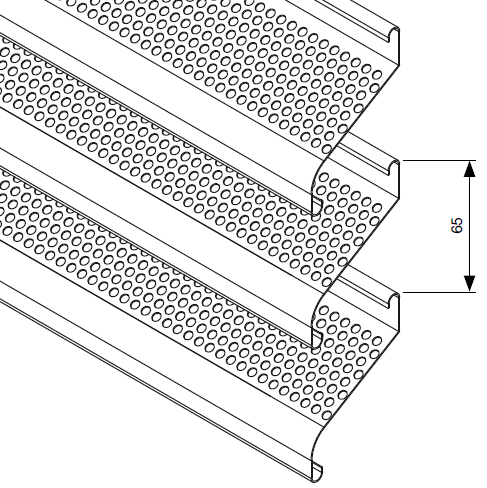

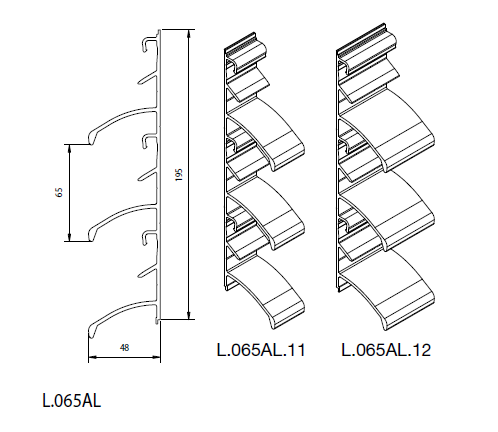

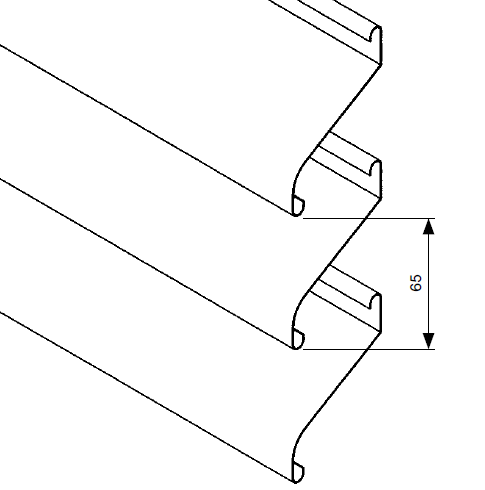

Прокатный алюминиевый профиль (L.065AL); перфорированный прокатный алюминиевый профиль (L.065AL.02) из оцинкованной стали (L.065GL) или нержавеющей стали (L.065StS). Легкий полосковый материал с шагом 65 мм и стойкостью к нормальным погодным условиям. Для использования в качестве экрана, идеально, если требуется недорогое решение. Монтируется с гладким передним профилем (M1) или с передней угловой линией (M2).

Шаг

Глубина

Высота

К-фактор, приток

Визуальная свободная область

65 мм

Полиэфирное порошковое покрытие цветов системы RAL или Syntha (60 - Pulvin (60 - 80 мкм/40 мкм (UK)) - (только для L.065AL )

Крепится к задней стороне несущей структуры.

Физическая свободная область

Макс. безопорный пролет между двумя опорами

50 мм

70 мм

13,32

70%

650 мм

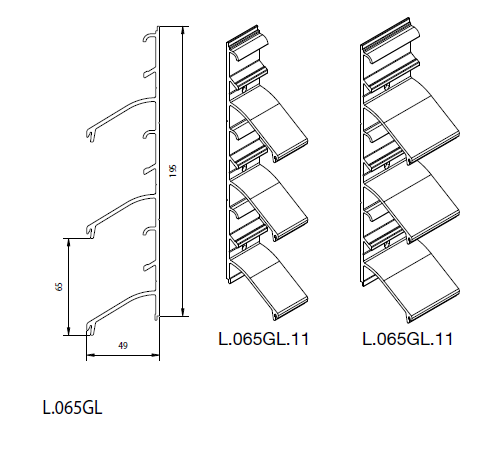

• Тип L.065AL: Одиночный держатель ламели тип L.065AL.11 (ширина: 28 мм)
Двойной держатель ламели тип L.065AL.12 (ширина: 45 мм) (соединительная деталь для двух ламелей)
• Тип L.065GL & StS: Одиночный держатель ламели тип L.065GL.11 (ширина: 28 мм)
Двойной держатель ламели тип L.065GL.12 (ширина: 45 мм) (соединительная деталь для двух ламелей)

• Алюминий EN AW 3005-H18
• Оцинкованная сталь EN 10142
• Нержавеющая сталь

56%

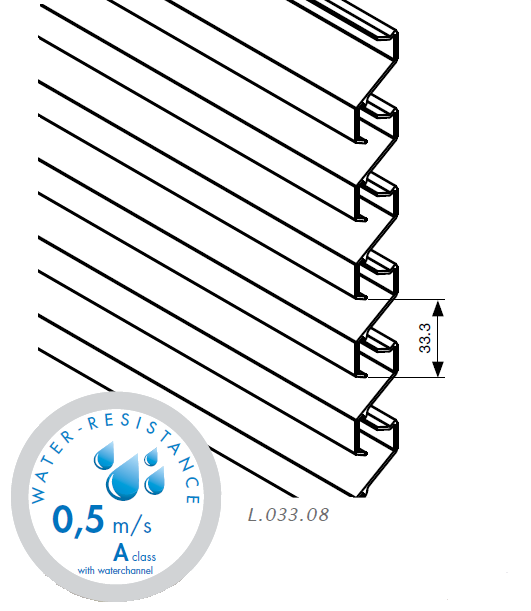

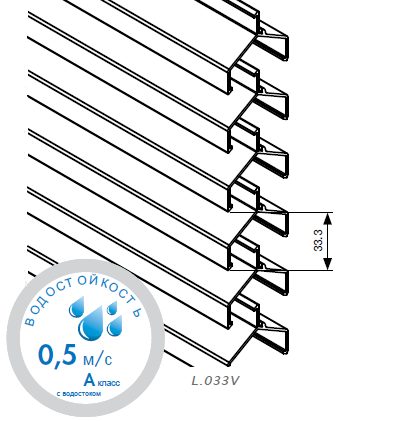

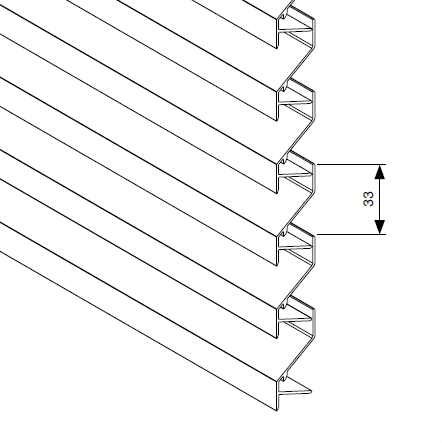

Экструдированный алюминиевый профиль с шагом 33.3 мм.

Шаг

Глубина

Высота

К-фактор, приток

Визуальная свободная область

33,3 мм

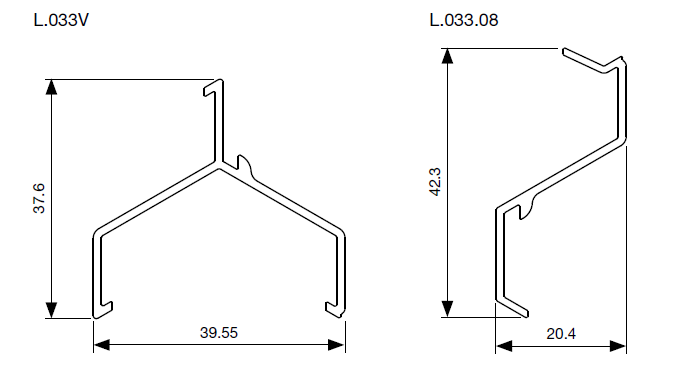

• L.033V и L.033.08:
- Применение в условиях высокого уровня риска, например, для высоковольтных
блоков, требующих ограничения доступа - Маленький формат для высокой устойчивости к погодным условиям
• (L.033V : погодные условия категории А) - Ламель L.033V может использоваться совместно с ламелью L.033.01 благодаря
идентичному внешнему виду

Физическая свободная область

Макс. безопорный пролет между двумя опорами

39,6 мм

37,6 мм

64,01

60%

43%

800 мм

Шаг

Глубина

Высота

К-фактор, приток

Визуальная свободная область

33,3 мм

Физическая свободная область

Макс. безопорный пролет между двумя опорами

20,4 мм

42,3 мм

123,46

56%

26%

950 мм

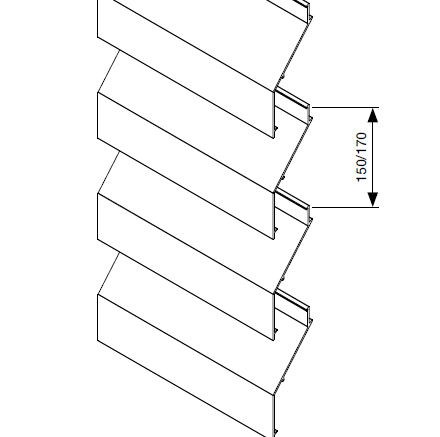

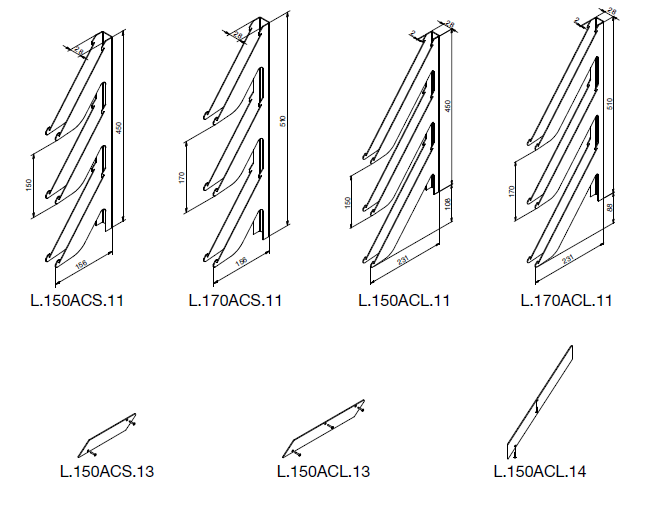

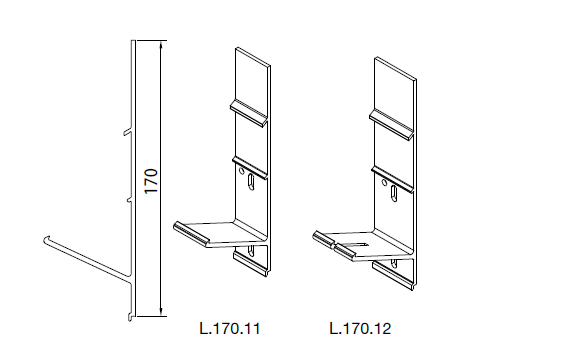

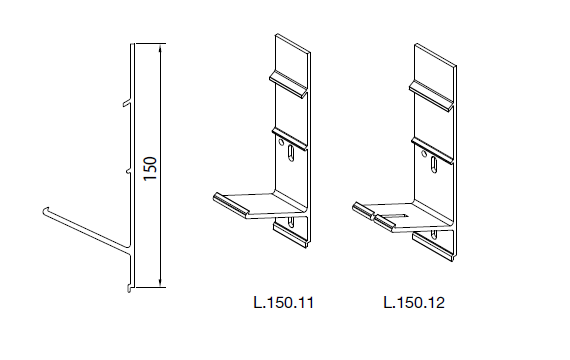

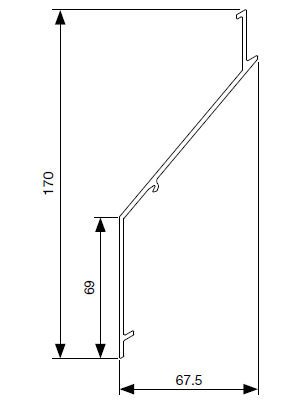

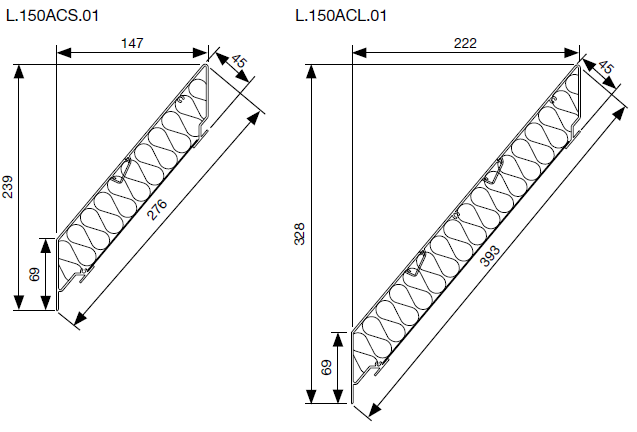

Экструдированный алюминиевый профиль с шагом 150 или 170 мм, в соответствии с акустической системой (*). Может комбинироваться со звукопоглощающими ламелями L.150ACS.01 / L.150ACL.01 на участках стены, где не требуется звукопоглощение.

Шаг

Глубина

Высота

К-фактор, приток

150 мм

• Одиночный держатель ламели: тип L.150.11 or L.170.11
• Двойной держатель ламели для термического расширения:
тип L.150.12 or L.170.12

Физическая свободная область

Макс. безопорный пролет между двумя опорами

70 мм

170 мм

47,7

41,08

34%

2400 мм

Шаг

Глубина

Высота

К-фактор, приток

170 мм

Физическая свободная область

Макс. безопорный пролет между двумя опорами

70 мм

170 мм

42,47

37,58

37%

2400 мм

К-фактор, отток

К-фактор, отток

• L.033V и L.033.08:
Экструдированный алюминий, EN AW - 6063 T66

• Анодирование (20 микрон)
• Полиэфирное порошковое покрытие цветов системы RAL или Syntha Pulvin (60 - 80 мкм/40 мкм (UK))

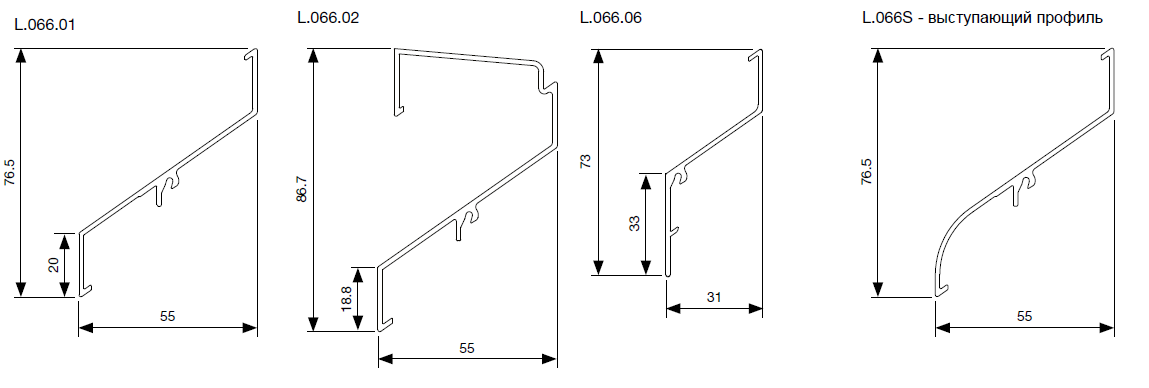

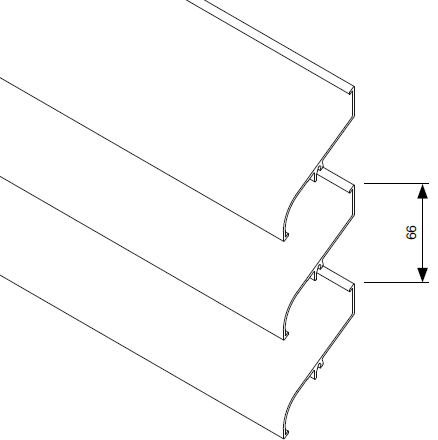

Мощный профиль из экструдированного алюминия с шагом 66 мм для сильного воздушного потока.
Переменный шаг 66 - 132 мм возможен с держателями ламелей типов L.066.13 и L.066.14 . Ламель L.066.02 доступна для эстетичной верхней отделки.

Шаг

Глубина

Высота

К-фактор, приток

Визуальная свободная область

66 мм

Экструдированный алюминий, сплав EN AW 6063 T66

Физическая свободная область

Макс. безопорный пролет между двумя опорами

55 мм

76,5 мм

13,62

70%

49,2%

1600 мм

Шаг

Глубина

Высота

К-фактор, приток

Визуальная свободная область

66 мм

Физическая свободная область

Макс. безопорный пролет между двумя опорами

31 мм

73 мм

29,11

50%

38%

1500 мм

Шаг

Глубина

Высота

К-фактор, приток

Визуальная свободная область

66 мм

Физическая свободная область

Макс. безопорный пролет между двумя опорами

55 мм

76,5 мм

13,62

70%

49%

1600 мм

• Анодирование (20 микрон)
• Полиэфирное порошковое покрытие цветов системы RAL или Syntha Pulvin (60 - 80 мкм/40 мкм (UK))

Крепится к задней стороне несущей структуры.

• Держатели ламелей для шага 66 мм
- Одиночный держатель ламели: тип L.066.11 (ширина 28 мм)
- Двойной держатель ламели для термического расширения:
тип L.066.12 (ширина 34 мм) (соединительная деталь для двух ламелей)
• Держатели ламелей для переменного шага 66 - 132 мм
- Одиночный держатель ламели: тип L.066.13 (ширина 28 мм)
- Двойной держатель ламели для термического расширения:
тип L.066.14 (ширина 34 мм) (соединительная деталь для двух ламелей)

Экструдированный алюминиевый профиль с шагом 60 мм и перфорацией с нижней стороны; максимальная длина ламели 6000 мм. В ламелях располагается неорганическая минеральная вата для звукопоглощения. Разработано для обеспечения эстетичного решения в случае звукопоглощающих сплошных жалюзийных систем. Для того, чтобы гарантировать эстетичный внешний вид и хорошую защиту минеральной ваты, ламель может комплектоваться алюминиевыми торцевыми заглушками.

Шаг

Глубина

Высота

К-фактор, приток

Визуальная свободная область

150 мм

L.150ACS и L.150ACL : экструдированный алюминий, EN AW - 6063 T66, перфорированный алюминиевый лист.

Физическая свободная область

Макс. безопорный пролет между двумя опорами

147 мм

239 мм

27,4

54%

34,3%

2800 мм

Шаг

Глубина

Высота

К-фактор, приток

Визуальная свободная область

150 мм

Физическая свободная область

Макс. безопорный пролет между двумя опорами

222 мм

328 мм

37,3

54%

34,3%

2700 мм

Шаг

Глубина

Высота

К-фактор, приток

Визуальная свободная область

170 мм

Физическая свободная область

Макс. безопорный пролет между двумя опорами

147 мм

239 мм

25,4

59%

37%

2800 мм

• Анодирование (20 микрон)
• Полиэфирное порошковое покрытие цветов системы RAL или Syntha
Pulvin (60 - 80 мкм/40 мкм (UK))
• Перфорированная пластина с задней стороной, окрашенной в черный цвет
(MAT 9005)

Крепится к задней стороне несущей структуры.

• L.150ACS: тип L.150ACS.11
• L.170ACS: тип L.170ACS.11
• L.150ACL: тип L.150ACL.11
• L.170ACL: тип L.170ACL.11

• L.150ACS: Rw (C;Ctr)= 11 (-1;-2) dB
• L.170ACS: Rw (C;Ctr)= 9 (0;-1) dB
• L.150ACL: Rw (C;Ctr)= 15 (-1;-4) dB
• L.170ACL: Rw (C;Ctr)= 13 (-1;-3) dB

Алюминиевые торцевые заглушки такого же цвета, как ламель.
L.150.ACS.13 : для ламели L.150ACS.01
L.150.ACL.13 : для ламели L.150ACL.01
L.150.ACL.14 : для ламели L.150ACL со срезом под углом 45°

Шаг

Глубина

Высота

К-фактор, приток

Визуальная свободная область

170 мм

Физическая свободная область

Макс. безопорный пролет между двумя опорами

222 мм

328 мм

28,58

59%

37%

2700 мм

Экструдированный алюминиевый профиль с шагом 33.3 мм.

Шаг

Глубина

Высота

К-фактор, приток

Визуальная свободная область

33,3 мм

• L.033HF : - Физическая свободная область 50%
• L.033CL : - Применима для полностью или частично закрытых сплошных жалюзийных систем

Физическая свободная область

Макс. безопорный пролет между двумя опорами

20,4 мм

37,5 мм

22,46

59%

50%

800 мм

Шаг

Глубина

Высота

33,3 мм

20,4 мм

38,2 мм

1400 мм

Макс. безопорный пролет между двумя опорами

Крепится к несущей структуре.

Ламель L.033HF также может изгибаться с минимальным радиусом 800 мм.

• Одиночный держатель ламели: L.033.11 (ширина: 30 мм)
• Двойной держатель ламели для термического расширения: L.033.12
(ширина: 34 мм) (соединительная деталь для двух ламелей)
• Держатели ламелей одинаковые для всех типов ламелей L.033.
Только они устанавливаюся вверх ногами для ламели типа L.033V.

L. 050CL - подходит для полностью или частично закрытых сплошных жалюзийных систем.

Шаг

Глубина

Высота

50 мм

Макс. безопорный пролет между двумя опорами

41 мм

60 мм

2100 мм

Экструдированный алюминий, сплав EN AW 6063 T66

• Анодирование (20 микрон)
• Полиэфирное порошковое покрытие цветов системы RAL или Syntha Pulvin (60 - 80 мкм/40 мкм (UK))

• Одиночный держатель ламели: тип L.050.11 (ширина: 28 мм)
• Двойной держатель ламели для термического расширения: L.050.12
(ширина: 34 мм) (соединительная деталь для двух ламелей)

L.066CL - Подходит для полностью или частично закрытых сплошных жалюзийных систем.

Шаг

Глубина

Высота

66 мм

Макс. безопорный пролет между двумя опорами

55 мм

76,5 мм

2300 мм

• Анодирование (20 микрон)
• Полиэфирное порошковое покрытие цветов системы RAL или Syntha
Pulvin (60 - 80 мкм/40 мкм (UK))

• Одиночный держатель ламели: тип L.050.11 (ширина: 28 мм)
• Двойной держатель ламели для термического расширения: L.050.12
(ширина: 34 мм) (соединительная деталь для двух ламелей)

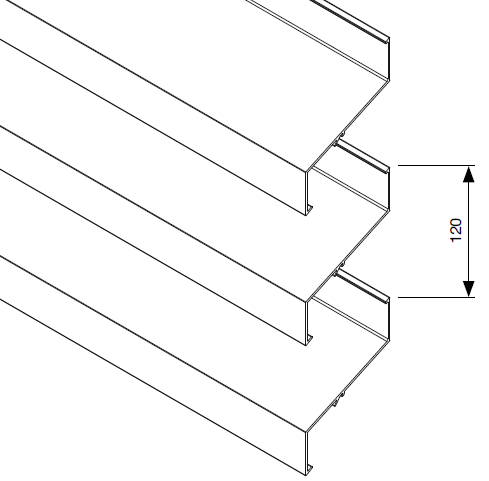

Экструдированный алюминиевый профиль для больших пролетов с шагом 120 мм с оптимальным воздушным потоком. Увеличенная скорость установки благодаря небольшому количеству зажимов и ламелей.

Шаг

Глубина

Высота

120 мм

Макс. безопорный пролет между двумя опорами

90 мм

120 мм

2300 мм

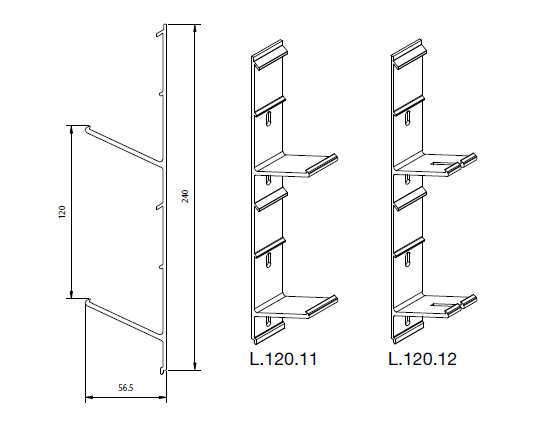

• Одиночный держатель ламели: тип L.120.11 (ширина: 28 мм)
• Двойной держатель ламели для термического расширения: L.120.12 (ширина: 34 мм) (соединительная деталь для двух ламелей)

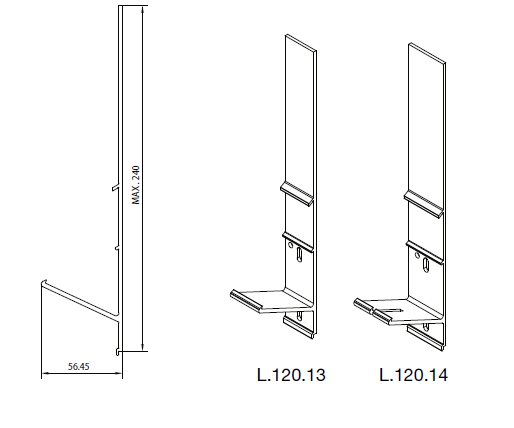

• Держатели ламелей для переменных шагов 120-240 мм
- Одиночный держатель ламели: тип L.120.13 (ширина: 28 мм)
- Двойной держатель ламели для термического расширения:
L.120.14 (ширина: 34 мм) (соединительная деталь для двух ламелей)

К-фактор, приток

К-фактор, отток

13,82

14,68

Визуальная свободная область

Физическая свободная область

60%

66%

Экструдированный алюминий, сплав EN AW 6063 T66

Крепится к задней стороне несущей структуры.

Ламели Sunclips Evo состоят из экструдированных алюминиевых профилей, используемых в качестве солнцезащиты, покрытия или визуального экрана. Ламели Sunclips Evo представляют собой полуоткрытые С-образные профили с резьбовыми отверстиями размером 96, 130 и 176 мм.

Шаг

Глубина и высота

переменный(мин.100 мм)

Макс. безопорный
пролет между двумя опорами

Evo 96 - 70 мм

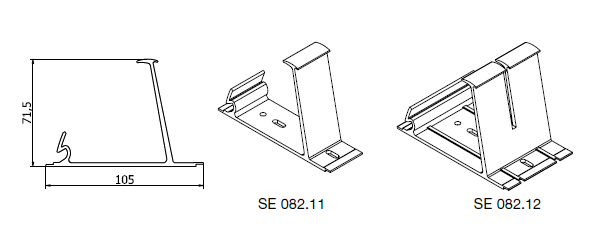

• Одиночный держатель ламели: тип SE.082.11 (ширина: 28 мм)
• Двойной держатель ламели для термического расширения: SE.082.12 (ширина: 45 мм) (соединительная деталь для двух ламелей)

К-фактор, EVO 96

53%

Физическая свободная область EVO 96

6,23

Экструдированный алюминий, сплав EN AW 6063 T66

Анодирование (20 микрон)
Полиэфирное порошковое покрытие цветов системы RAL или Syntha
Pulvin (60 - 80 мкм/40 мкм (UK))

Крепится к задней стороне несущей структуры.

Evo 130 - 94,5 мм

Evo 176 - 127 мм

Evo 96 - 1200 мм

Evo 130 - 1800 мм

Evo 176 - 1800 мм

Одиночные и двойные двери, доступные со стандартным оборудованием
Renson® и вращающиеся на оси

Мощный профиль из экструдированного алюминия с шагом 50 мм для очень сильного воздушного потока. Переменный шаг 50 - 100 мм возможен с держателями ламелей типов L.050.13 и L.050.14 (см. чертеж ниже). Часто можно видеть, что шаг ламелей отражает эстетику общего дизайна проекта.

Шаг

Глубина

Высота

К-фактор, приток

Визуальная свободная область

50 мм

Физическая свободная область

Макс. безопорный пролет между двумя опорами

41 мм

50 мм

8,75

70%

60%

1050 мм

Крепится к задней стороне несущей структуры.

Ламель L.050HF также может изгибаться с минимальным радиусом 800 мм

• Держатели ламелей для шага 50 мм
- Одиночный держатель ламели: тип L.050.11 (ширина 28 мм)
- Двойной держатель ламели для термического расширения:
тип L.050.12 (ширина 34 мм) (соединительная деталь для двух ламелей)
• Держатели ламелей для переменного шага 50 - 100 мм
- Одиночный держатель ламели: тип L.050.13 (ширина 28 мм)
- Двойной держатель ламели для термического расширения:
тип L.050.14 (ширина 34 мм) (соединительная деталь для двух ламелей)

Шаг

Глубина

Высота

К-фактор, приток

Визуальная свободная область

50 мм

Физическая свободная область

Макс. безопорный пролет между двумя опорами

41 мм

60 мм

15,69

50%

32,5%

1300 мм

• Анодирование (20 микрон)
• Полиэфирное порошковое покрытие цветов системы RAL или Syntha
Pulvin (60 - 80 мкм/40 мкм (UK))

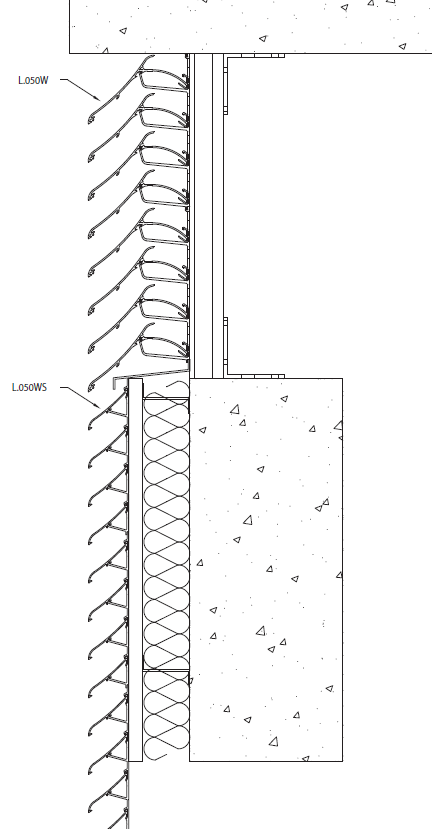

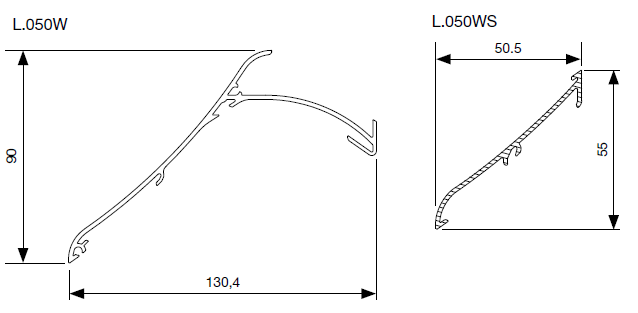

Новая запатентованная система компании Renson® Linius L.050W является эстетически привлекательной жалюзийной системой высокой эффективности. Система состоит из водостойких ламелей, которые были испытаны при скорости потока до 3,0 м/с в соответствии с классом исполнения A2. Они легки для установки и едва заметны благодаря зажимам, установленным на держателях ламелей, входящих в состав системы. Другие уникальные характеристики этой системы включают превосходные воздушные потоки, большую физическую свободную область и большой безопорный пролет между двумя опорами.

L.050WS

Для обеспечения эстетичного сопряжения ламель L.050WS доступна как часть системы. Ламель можно использовать для неактивных областей или где
требуется высокая эффективность без стойкости к погодным условиям. Визуально две системы выглядят одинаково.

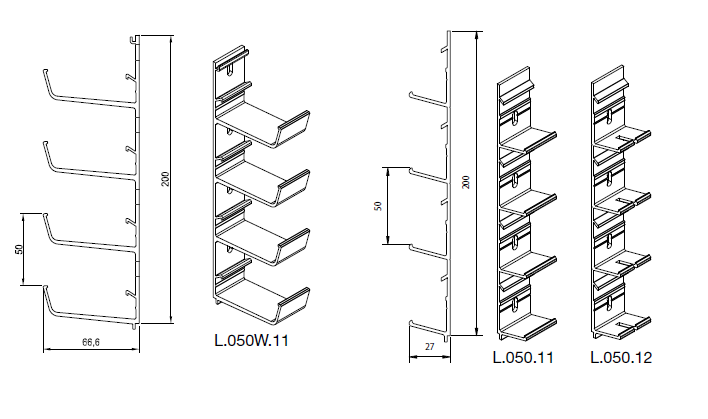

• Держатель ламели: тип L.050W.11 (ширина: 34 мм)

Шаг

Глубина

Высота

Водонепроницаемость

50 мм

Физическая свободная область

Макс. безопорный пролет между двумя опорами

50 мм

55 мм

-

59%

6,09

0,406

• Анодирование (20 микрон)
• Полиэфирное порошковое покрытие цветов системы RAL или Syntha
Pulvin (60 - 80 мкм/40 мкм (UK))

Крепится к задней стороне несущей структуры.

• Одиночный держатель ламели: тип L.050.11
• Двойной держатель ламели для термического расширения: тип L.050.12

К-фактор, приток

Коэффициент Ce

Коэффициент Cd

Шаг

Глубина

Водонепроницаемость

50 мм

Физическая свободная область

Макс. безопорный пролет между двумя опорами

130 мм

90 мм

A2 при 3,0 м/с

57%

10,47

0,309

К-фактор, приток

Коэффициент Ce

Коэффициент Cd

0,246

1420 мм

0,382

950 мм

Высота

Мощный профиль из экструдированного алюминия с оптимальным воздушным потоком и с шагом 75 мм.
Это новая разработка компании Renson доступна с широким диапазоном вариантов сетки для различных обстоятельств и условий.

Материалы
Экструдированный алюминий, сплав EN AW 6063 T66

Шаг

Глубина

Высота

75 мм

Физическая свободная область

Макс. безопорный пролет между двумя опорами

57,5 мм

89,5 мм

16,52

46,5%

1000 мм

• Анодирование (20 микрон)
• Полиэфирное порошковое покрытие цветов системы RAL или Syntha
Pulvin (60 - 80 мкм/40 мкм (UK))

Защелкивается между ламелями или крепится к задней стороне несущей структуры.

• Одиночный держатель ламели: тип L.075.11 (ширина: 28 мм)
• Двойной держатель ламели для термического расширения: тип L.075.12 (ширина: 34 мм) (соединительная деталь для двух ламелей)

К-фактор, приток

Шаг

Глубина

Высота

75 мм

Визуальная свободная область

Макс. безопорный пролет между двумя опорами

63,5 мм

89,6 мм

16,52

94%

43%

1100 мм

К-фактор, приток

Физическая свободная область

• Верхняя ламель L.075.02 для оптимального завершения конструкции
• Нижняя ламель L.075.03 для стыковки с подоконником
• Рамка без фланца
• Рамка с фланцем

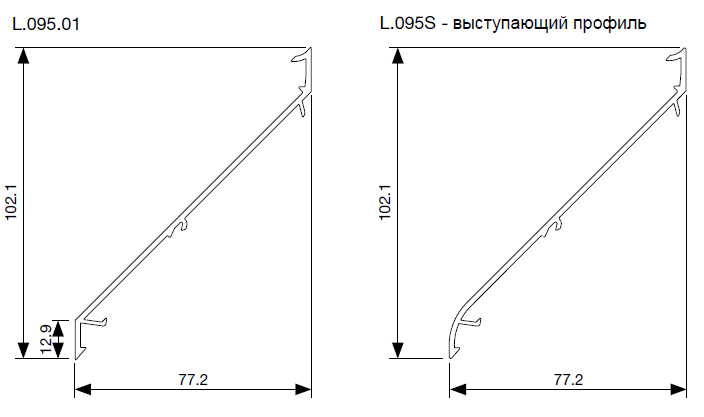

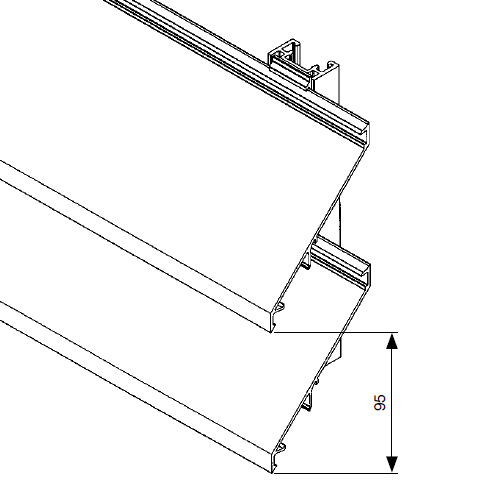

Экстрамощный профиль из экструдированного алюминия с сильным свободным воздушным потоком и с шагом 95 мм.

Материалы
Экструдированный алюминий, сплав EN AW 6063 T66

Шаг

Глубина

95 мм

Физическая свободная область

Макс. безопорный пролет между двумя опорами

77,2 мм

101,1 мм

9,70

55%

1450 мм

Высота

• Анодирование (20 микрон)
• Полиэфирное порошковое покрытие цветов системы RAL или Syntha
Pulvin (60 - 80 мкм/40 мкм (UK))

Защелкивается между ламелями или крепится к задней стороне несущей структуры.

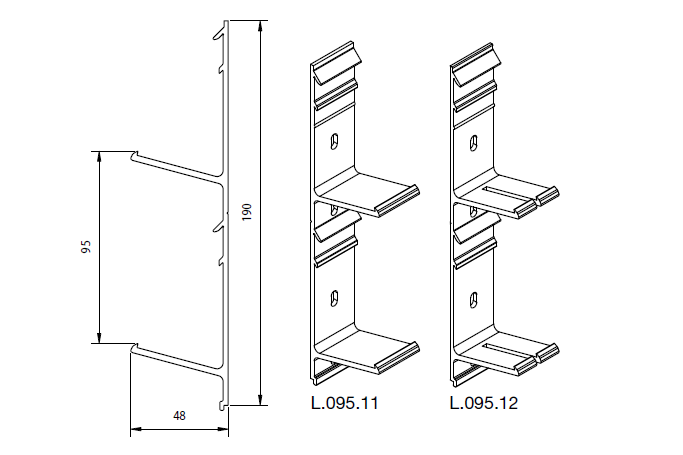

• Одиночный держатель ламели: тип L.095.11 (ширина: 28 мм)
• Двойной держатель ламели для термического расширения: L.095.12 (ширина: 34 мм) (соединительная деталь для двух ламелей)

К-фактор, приток

Шаг

Глубина

95 мм

Визуальная свободная область

Макс. безопорный пролет между двумя опорами

77,2 мм

102,1 мм

11,41

86%

55,5%

1300 мм

Высота

К-фактор, приток

Физическая свободная область
