ПОГОДОУСТОЙЧИВЫЕ РЕШЕТКИ RENSON LOUVRES

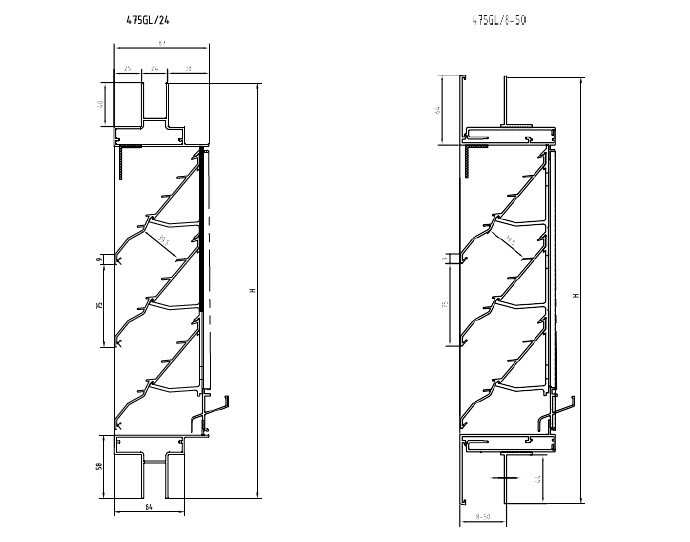

Вентиляционная панель для остекления с превосходной устойчивостью к погодным условиям, идеальна для применения в сточных системах

Шаг пластины

Толщина рамки

Минимальные размеры

75 мм

• Изготовлена из алюминиевых секций: AlMgSi 0,5 (согласно стандарту EN 12020-2)
• Москитная сетка из нержавеющей стали с размером ячейки 304 (2,3 x 2,3 мм)
• Финишная отделка: анодирована матовым / бронзовым цветом (20 мик-рон) или отделана порошковой краской любого цвета RAL или цвета Syntha Pulvin (40 микрон)
• Оснащена гидроканалом для увеличения объема водостока

24 мм

- 475GL/24: 330 x 380 мм
- 475GL/8-50: 330 x 395 мм

Коэффициент К (подача)

10,89

Коэффициент К (выпуск)

10,41

Коэффициент Се

0,303

Коэффициент Сd

0,310

53 %

Физическая свободная площадь

• Применяется в промышленности, где необходимо сочетание хорошей вентиляции с превосходной устойчивостью к погодным условиям

• Подходит для секций остекления 24 мм. Другие показатели толщины – по запросу

• Москитная сетка из нержавеющей стали с размером ячейки 304 – 6 x 6 мм
• Профиль водостока
• Съемная москитная сетка
• Фильтр

Максимальные размеры

4000 мм

Предпочтительная высота

- 475GL/24: (кратна 75) + 380 мм
- 475GL/8-50: (кратна 75) + 395 мм

Класс устойчивости к погодным условиям

A2 (0 м/с)

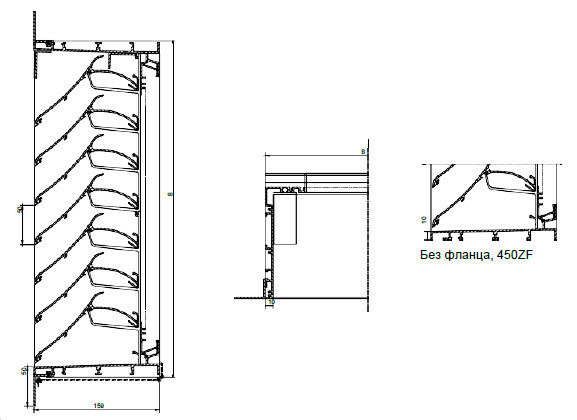

Вентиляционная панель с особо высокой устойчивостью к погодным условиям. Вентиляционная панель 450 обеспечивает наилучшие характеристики во-донепроницаемости в сочетании с очень высоким объемом пропускаемого воздушного потока.

Шаг пластины

Губина

Размер фланца

Минимальные размеры

50 мм

• Изготовлена из алюминиевых секций: AlMgSi 0.5 (согласно стандарту EN 12020-2)
• Москитная сетка из нержавеющей стали с размером ячейки 304 (2,3 x 2,3 мм) или ячейка сетки (6 x 6 мм) по запросу
• Финишная отделка: анодирована матовым / бронзовым цветом (20 микрон) или отделана порошковой краской любого цвета RAL или цвета Syntha Pulvin (40 микрон)
• Оснащена гидроканалом сверху и снизу для увеличения объема водостока

159 мм

38 мм

200*230 мм

Коэффициент К (подача)

10,47

Коэффициент К (выпуск)

16,52

Коэффициент Се

0,309

Коэффициент Сd

0,246

57 %

Физическая свободная площадь

Класс защиты

IP2XD

• Центры обработки данных и информационных технологий
• Электростанции
• Подстанции
• Области применения в прибрежной зоне

• Скобы, код 1428 входят в комплект
• Для вентиляционных панелей шириной более 2395 мм требуется армирующий импост с учетом требований дизайна для соответствия амплитуде и ветровой нагрузке

Предпочтительная высота

230 мм

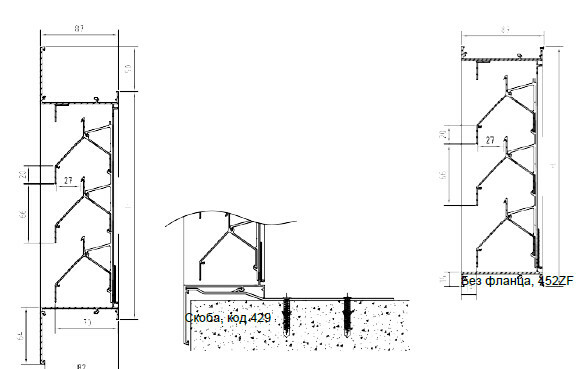

Вентиляционная панель, монтируемая в стене, серия моделей повышенной прочности с шевронной формой пластин, шаг 66 мм

Шаг пластины

Губина

Размер фланца

Минимальные размеры

66 мм

• Изготовлена из алюминиевых секций: AlMgSi 0.5 (согласно стандарту EN 12020-2)
• Сетка из нержавеющей стали с размером ячейки 304 (2,3 x 2,3 мм) или москитная сетка (6 x 6 мм) по запросу
• Финишная отделка: анодирована матовым / бронзовым цветом (20 мик-рон) или покрыта порошковой краской любого цвета RAL или цвета Syntha Pulvin (40 микрон)

82 мм

50 мм

300*310 мм

Коэффициент К (подача)

66,1

Коэффициент К (выпуск)

79,7

Коэффициент Се

0,123

Коэффициент Сd

0,246

70 %

Физическая свободная площадь

Класс защиты

IP2XD

• Центры обработки данных и информационных технологий
• Электростанции
• Подстанции
• Области применения в прибрежной зоне

• Скобы, код 429
• Для вентиляционных панелей размером более 3 м² необходим армиру-ющий импост для соответствия амплитуде и ветровой нагрузке

• Гидроканал, профиль водостока, съемная москитная сетка, фильтр, без фланца
• Вентиляционная панель для остекления доступна по запросу

Визуально свободная площадь

41 %

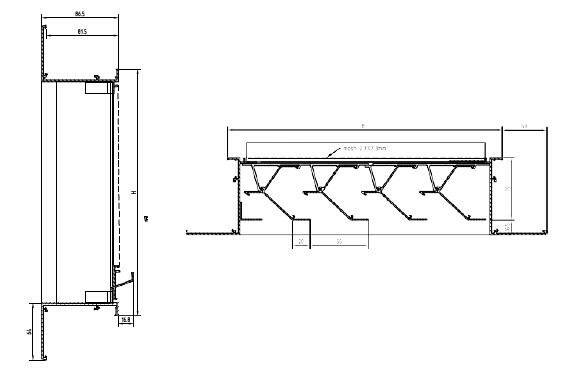

Вентиляционная панель, монтируемая в стене, серия мо-делей повышенной прочности с вертикально расположен-ными пластинами шевронной формы, шаг 66 мм

Шаг пластины

Губина

Размер фланца

Минимальные размеры

66 мм

• Изготовлена из алюминиевых секций: AlMgSi 0.5 (согласно стандарту EN 12020-2)
• Москитная сетка (2,3 x 2,3 мм) или сетка нержавеющей стали с размером ячейки 304 (6 x 6 мм) по запросу
• Финишная отделка: анодирована матовым / бронзовым цветом (20 микрон) или покрыта порошковой краской любого цвета RAL или цвета Syntha Pulvin (40 микрон)
• Стандартная конструкция, оборудованная гидроканалом

82 мм

50 мм

300*310 мм

Коэффициент К (подача)

60,1

Коэффициент К (выпуск)

79,9

Коэффициент Се

0,129

Коэффициент Сd

0,114

70 %

Физическая свободная площадь

Класс защиты

IP2XD

• Центры обработки данных и информационных технологий
• Электростанции
• Подстанции
• Области применения в прибрежной зоне

• Скобы, код 429
• Для вентиляционных панелей размером более 3 м² необходим армирую-щий импост для соответствия амплитуде и ветровой нагрузке

• Гидроканал, профиль водостока, съемная москитная сетка, фильтр, без фланца
• Вентиляционная панель для остекления доступна по запросу

Визуально свободная площадь

41 %

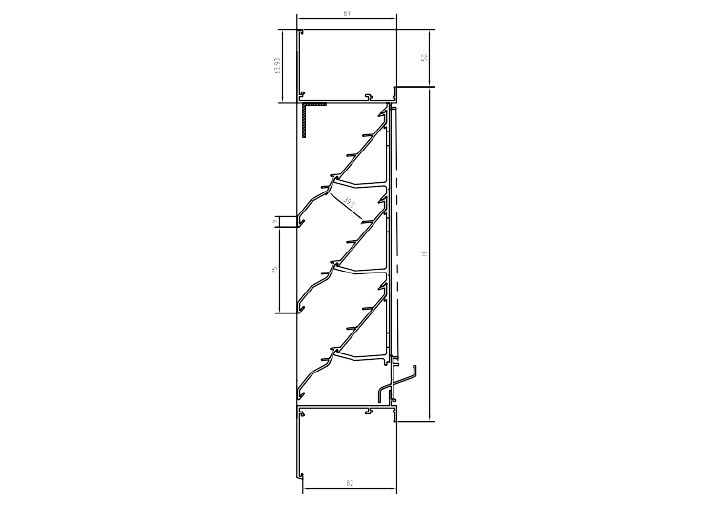

Вентиляционная панель с превосходной устойчивостью к по-годным условиям, идеальна для применения в сточных системах

Шаг пластины

Губина

Размер фланца

Минимальные размеры

75 мм

Изготовлена из алюминиевых секций: AlMgSi 0,5 (согласно стандарту EN 12020-2)
• Москитная сетка из нержавеющей стали с размером ячейки 304 (2,3 x 2,3 мм)
• Финишная отделка: анодирована матовым / бронзовым цветом (20 микрон) или отделана порошковой краской любого цвета RAL или цвета Syntha Pulvin (40 микрон)
• Оснащена гидроканалом для увеличения объема водостока

82 мм

50 мм

230*295 мм

Коэффициент К (подача)

10,89

Коэффициент К (выпуск)

10,41

Коэффициент Се

0,303

Коэффициент Сd

0,310

53 %

Физическая свободная площадь

• Применяется в промышленности, где необходимо сочетание хорошей вентиляции с превосходной устойчивостью к погодным условиям

• Скобы, код 429 входят в комплект

• Москитная сетка из нержавеющей стали с размером ячейки 304 – 6 x 6 мм (примечание, это влияет на свойства)
• Профиль водостока
• Съемная москитная сетка
• Фильтр
• Без фланца
• Вентиляционная панель для остекления доступна по запросу:

Максимальные размеры

4000 мм

Предпочтительная высота

(кратна 75)+ 295 мм

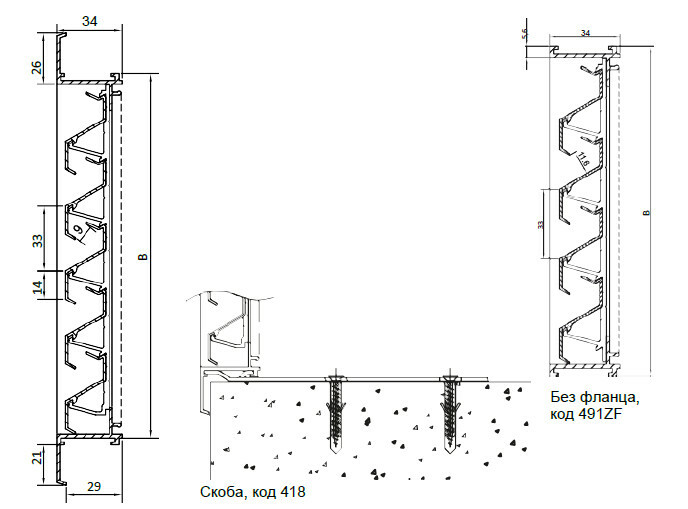

Вентиляционная панель, монтируемая в стене, для плохих погодных условий, шаг 33 мм

Шаг пластины

Глубина

Минимальные размеры

33 мм

• Изготовлена из алюминиевых секций: AlMgSi 0.5 (согласно стандарту EN 12020-2)
• Сетка из нержавеющей стали с размером ячейки 304 (2,3 x 2,3 мм) или москитная сетка (6 x 6 мм) по запросу
• Финишная отделка: анодирована матовым / бронзовым цветом (20 микрон) или покрыта порошковой краской любого цвета RAL или цвета Syntha Pulvin (40 микрон)

29 мм

100 x 100 мм

Коэффициент К (подача)

123,5

Коэффициент К (выпуск)

118,1

Коэффициент Се

0,090

Коэффициент Сd

0,092

26 %

Физическая свободная площадь

• Хорошая устойчивость к погодным условиям сочетается со слабым воздушным потоком, применяется в условиях, где часто присутствует ветер, в прибрежной зоне
• Устойчивость к попаданию снега

• Скобы, код 418
• Пружинные зажимы, код 419 доступны по запросу (небольшие размеры)

• Гидроканал
• Профиль водостока
• Съемная сетка
• Фильтр
• Без фланца
• Сварные пластины на рамке (только финишная отделка цвета RAL)
• Вентиляционная панель для остекления и плохих погодных условий 494

Размер фланца

21 мм

Класс

A (0,5 м/с)

Класс защиты IP

IP2XD

Визуальная свободная площадь

57%
